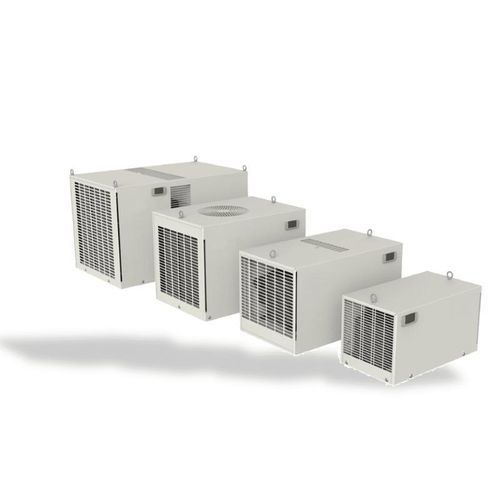

屋上エアコン CTO series

コンパクト電気通信設備用情報処理施設用

概要
屋根設置型アクティブ空調ユニット

特長：

• 設置が容易
• 省スペース設計
• 冷却能力：400〜3850 W
• 屋外設置用オプション EXTT 有り

標準装備

• 機器室内設置用
• デジタル表示付き電子サーモスタット
• クイックコネクトによる電気接続
• 凝縮水の二重排水
• ねじ込みインサートによる固定
• 吊り上げ用リング
• 色：RAL 7035
• 完全なドキュメント類
• 保証18か月（特別な合意がある場合を除く）

オプションとバリエーション

• 屋外設置（EXTT オプション）
• 凝縮器側のエアフィルター
• UL 認証
• 標準以外の RAL 塗装

補足情報
CTO シリーズの屋根設置型空調ユニットは、キャビネット屋根（または機器室、シェルター等）への取り付けを目的としています。
利用可能な出力範囲（410〜3,850 W）は、コンパクトな設置での電気キャビネット冷却用途の大半をカバーします。
すべてのモデルは標準で温度表示付きの電子コントローラを搭載しています。電気接続は本体下部に配置されたクイックコネクタにより安全かつ簡便です。
付属の自己粘着シールと外気とキャビネット内部を完全に分離する内部設計により、CTO ユニットは内部での保護等級 IP54 を維持できます。
性能曲線が提供されます（P = 冷却能力（W）；Ti = 周囲温度（°C）；Ta = 内部温度（°C））。

技術データ（概要）
モデル：CTO 04 CAI / CTO 08 CAI / CTO 12 CAI / CTO 20 CAI / CTO 20 FAI / CTO 40 FAI
EXTT バージョン利用可？：— / はい / はい / はい / はい / はい
電源 - 種類：単相 / 単相 / 単相 / 単相 / 三相 / 三相
電源 - V-Hz：230-1-50/60 / 230-1-50/60 / 230-1-50/60 / 230-1-50/60 / 400-3-50/60 / 400-3-50/60
冷却能力 A35A35 (W): 410 / 820 / 1150 / 2050 / 2050 / 3850
冷却能力 A35A50 (W): 240 / 680 / 800 / 1530 / 1560 / 2870
消費電力 A35A35 (W): 270 / 510 / 550 / 1190 / 990 / 1630
消費電力 A35A55 (W): 315 / 560 / 660 / 1300 / 1190 / 1890
冷媒：R134a / R134a / R134a / R134a / R134a / R134a
定格／最大電流 (A)：1.5 / 4 / 2.9 / 12 / 3.2 / 11 / 6 / 24 / 1.9 / 10 / 3.4 / 17
ライン保護 (A)：4 / 6 / 6 / 10 / 4 / 6
電気接続（タイプ）：該当なし / 該当なし / 該当なし / 該当なし / 該当なし / 該当なし
内部／外部保護等級 (IP)：54 / 34（全モデル）
風量 (m3/h)：該当なし / 該当なし / 該当なし / 該当なし / 該当なし / 該当なし
動作周囲温度 最低／最高 (°C)：+20 / +55 [+50**]（全モデル）
騒音レベル dB(A)：60 / 62 / 65 / 65 / 65 / 75
寸法 H x W x D (mm)：CTO 04 CAI 260 x 259 x 481 ; CTO 08 CAI 339 x 341 x 600 ; CTO 12 CAI 415 x 401 x 572 ; CTO 20 CAI 415 x 401 x 572 ; CTO 20 FAI 415 x 401 x 572 ; CTO 40 FAI 496 x 492 x 784
質量 (kg)：18 / 23 / 40 / 50 / 52 / 86
注：* EXTT バージョン：屋外設置用に構成された機器。** 60Hz 時の値。契約上の値ではありません。

技術仕様

• シリーズ：CTO
• タイプ：キャビネット屋根／機器室用屋根設置型アクティブ空調ユニット
• 冷却能力範囲：410 W〜3,850 W（モデルにより異なる）
• 冷媒：R134a
• 電源：単相 230-1-50/60（CTO 04/08/12/20 CAI）；三相 400-3-50/60（CTO 20/40 FAI）
• 保護等級：内部 IP54 / 外部 IP34
• 動作周囲温度：+20 °C〜+55 °C（表示値、60Hz 時に +50 °C と記載の場合あり）
• 騒音レベル：モデルにより 60〜75 dB(A)
• モデル別寸法・質量：CTO 04 CAI H260 W259 D481 - 18 kg ; CTO 08 CAI H339 W341 D600 - 23 kg ; CTO 12 CAI H415 W401 D572 - 40 kg ; CTO 20 CAI H415 W401 D572 - 50 kg ; CTO 20 FAI H415 W401 D572 - 52 kg ; CTO 40 FAI H496 W492 D784 - 86 kg
• 標準装備：電子サーモスタット、クイックコネクト、二重凝縮水排水、吊り上げリング、ねじ込みインサート
• オプション：EXTT バージョン（屋外設置）、凝縮器側エアフィルター、UL 認証、RAL 塗装（要相談）
• 保証：18か月（特別合意がある場合を除く）
