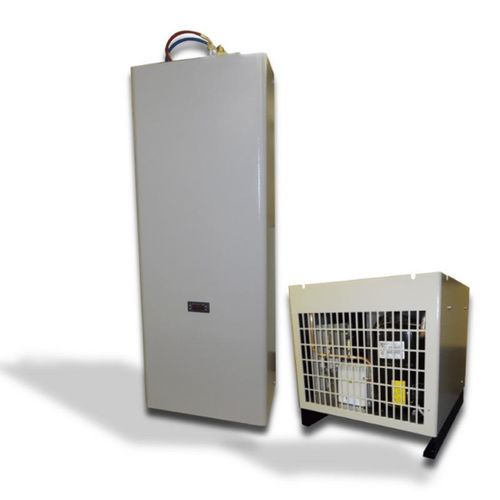

サイドマウント電気キャビネット用エアコン CIT series

壁取り付け式縦型ラックマウント

製品説明
CITのアクティブ空調装置はフランスで設計・組立され、サーバーラックや技術用キャビネットの冷却に対応します。スプリット方式（室内機＋室外機）で、狭小環境向けにカスタム製作可能です。

主な特長

• ラック/キャビネットへの完全カスタム適合
• スプリット方式：室外機1台＋室内機1台
• 吸気後方、吹出口前方の最適な気流設計
• 設計専任の技術部門によるサイズ計算・適合支援

標準装備
室内機

• デジタル表示電気式サーモスタット
• 冷媒配管 上部出入口
• 液溜まりタンク（リキッドレシーバー）
• 冷媒遮断弁
• 後方吸気/前方吹出し用の専用取付フレーム
• 塗装色 RAL 7035

室外機

• 送風プレッシャースイッチおよび凝縮圧力制御
• 室外機用 IP55 結線ボックス
• 冷媒遮断弁
• クランクケースヒーター
• 塗装色 RAL 7032

• 完全なドキュメント類
• 保証 18か月（特別合意がある場合を除く）

オプション・バリエーション
室内機

• 機械式サーモスタット
• 24 VAC ファン
• 標準外の RAL 塗装色

室外機

• 冷媒圧力計（マノメーター）
• 凝縮器コイルの BLYGOLD 処理
• 標準外の RAL 塗装色

補足情報
スプリット方式（室内機＋室外機）で、小規模なベイや技術ラックを狭所で冷却するために設計されています。利点：室内機の小さい占有面積、キャビネット内部への発熱なし、室外機の設置自由度、ユニット間の簡単な接続。ラック内の気流（後方吸気、前方吹出し）を最適化可能です。

仕様 / 技術データ

• 抜粋表：
  実績例：CIT 15 AAI | CIT 15 TAI | CIT 30 AAI | CIT 30 TAI | CIT 50 AAI | CIT 50 TAI
  V-Hz：230-1-50 | 400-3-50 | 230-1-50 | 400-3-50 | 230-1-50 | 400-3-50
  冷凍能力（キャビネット内部 +25°C、周囲 +32°C）(W)：1500 | 1500 | 3000 | 3000 | 4500 | 4500
  消費電力* (W)（室外機 / 室内機）：1103 / 65 | 1260 / 65 | 2419 / 85 | 2419 / 85 | 2457 / 140 | 2616 / 140
  冷媒：R134a | R134a | R134a | R134a | R134a | R134a
  定格電流* (A)：6.3 / 0.3 | 2.0 / 0.3 | 8.7 / 0.5 | 8.7 / 0.5 | 12.2 / 0.6 | 4.7 / 0.6
  回路保護 (A)：10 | 4 | 12 | 4 | 16 | 6
  電気接続（タイプ）：7G2.5（全バージョン共通）
  保護等級：IP54（全バージョン共通）
  風量 (m3/h)：500 | 500 | 900 | 900 | 1200 | 1200
  周囲動作温度 最小/最大 (°C)：+10 / +40 | +10 / +40 | +5 / +40 | +5 / +40 | +5 / +40 | +5 / +40
  騒音レベル (dB(A))：<69 | <69 | 65 | 65 | 68 | 68
  寸法 H (mm) 室内機 / 室外機：342 / 600 | 342 / 600 | 630 / 1000 | 630 / 1000 | 630 / 1200 | 630 / 1200
  寸法 W (mm) 室内機 / 室外機：550 / 300 | 550 / 300 | 640 / 400 | 640 / 400 | 640 / 650 | 640 / 650
  寸法 D (mm) 室内機 / 室外機：697 / 160 | 697 / 160 | 650 / 200 | 650 / 200 | 650 / 250 | 650 / 250
  重量 (kg) 室内機 / 室外機：47 / 15 | 47 / 15 | 80 / 29 | 80 / 29 | 80 / 34 | 80 / 34
  * 室外機 / 室内機 — 値は契約上のものではありません
