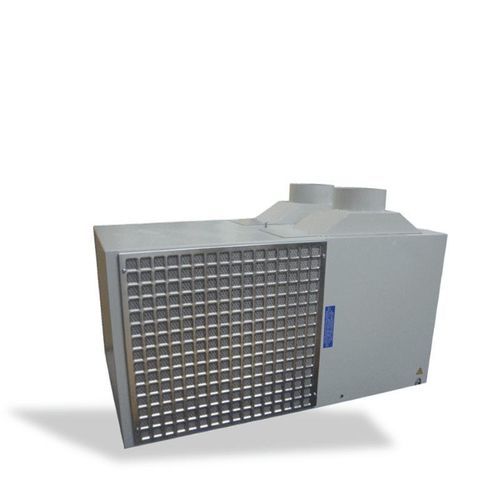

ダクトエアコン KR series床置きコンパクト電気通信設備用
お気に入りに追加する
商品比較に追加する
特徴
- 設置
- 床置き, ダクト
- タイプ
- コンパクト
- 用途
- 産業用, 商業用, 情報処理施設用, 食品産業用, 電気通信設備用, 気象環境試験室用
- その他の特徴
- 移動式, 独立型, 耐腐食性, 防塵, 耐振動性, 省エネ
- 冷却力
最大: 14.6 kW
最少: 1 kW
- 高さ
最大: 1,588 mm
(63 in)最少: 400 mm
(16 in)- 幅
最大: 1,100 mm
(43 in)最少: 600 mm
(24 in)- 奥行き
最大: 980 mm
(39 in)最少: 400 mm
(16 in)- 空気流量
最大: 6,000 m³/h
(211,888 ft³/h)最少: 500 m³/h
(17,657.33 ft³/h)- 騒音レベル
最大: 70 dB
最少: 65 dB
詳細
概要
筐体、シェルター、技術キャビネット内での使用を想定した遠隔ダクト式（導管接続）空調ユニット。機種により配管延長（デポート）2〜10 mに対応します。
特長
標準装備
オプションとバリエーション
図面・イラスト
原理図、組立図およびオプション図（標準および塩害向けステンレス仕様）を用意しています。
仕様 / 技術データ
筐体、シェルター、技術キャビネット内での使用を想定した遠隔ダクト式（導管接続）空調ユニット。機種により配管延長（デポート）2〜10 mに対応します。
特長
- 迅速かつ柔軟な設置
- 筐体、シェルター、技術キャビネットに適合
- 豊富なオプションとバリエーション
- 配管延長：機種により2〜10 m
標準装備
- 密閉ピストン式コンプレッサー（KR 150は高効率スクロール）
- 空冷式通風コンデンサー
- 遠心ファン
- キャピラリ膨張（KR75は膨張弁）
- 電子制御デジタル表示サーモスタット（KR 10-40は機械式）
- 機械式凍結防止サーモスタット
- 最大配管延長：2 m（KR 10-20-40）または10 m（KR 35-75-150）
- 本体塗装 RAL 7035 テクスチャ（KR 150は RAL 7032 テクスチャ）
- 完全なドキュメント一式
- 保証 18か月（特別合意を除く）
オプションとバリエーション
- 電子制御デジタル表示サーモスタット（KR 10-40用）
- コイルの防食処理（塩害環境など）
- 加熱用ヒーター抵抗
- 遠隔操作／状態・故障の報告
- 湿度制御
- 防振キット
- 屋外設置キット
- キャスターまたはローリングサポート
- 指定 RAL 塗装
図面・イラスト
原理図、組立図およびオプション図（標準および塩害向けステンレス仕様）を用意しています。
仕様 / 技術データ
- 対応機種：KR 10 CAI, KR 20 CAI, KR 40 TAI, KR 35 AHI, KR 75 THI, KR 150
- 電源（種類）：KR 10 CAI：単相；KR 20 CAI：単相；KR 40 TAI：三相；KR 35 AHI：単相；KR 75 THI：三相；KR 150：三相
- V - Hz：KR 10 CAI / KR 20 CAI：230-1-50/60；KR 40 TAI / KR 75 THI / KR 150：400-3-50；KR 35 AHI：230-1-50
- 冷却能力 A35/A35（室内+35°C、周囲+35°C）（kW）：KR 10 CAI = 1.0（60 Hz時 1.1*）；KR 20 CAI = 2.0（2.1*）；KR 40 TAI = 3.8；KR 35 AHI = 3.5；KR 75 THI = 7.5；KR 150 = 14.6
- 冷却能力 A35/A50（室内+35°C、周囲+50°C）（kW）：KR 10 CAI = 0.8（0.8*）；KR 20 CAI = 1.5（1.6*）；KR 40 TAI = 2.9；その他 = nc
- 消費電力 A35/A35（kW）：KR 10 CAI = 0.6（0.7*）；KR 20 CAI = 1.0（1.2*）；KR 40 TAI = 1.4；KR 35 AHI = 1.8；KR 75 THI = 4.5；KR 150 = 8.3
- 冷媒：R134a（記載の全機種）
- 定格/最大電流（A）：KR 10 CAI = 2.8 / 11.5（3.4 / 12.6*）；KR 20 CAI = 5.1 / 23.6（6.2 / 24.1*）；KR 40 TAI = 2.7 / 14.5；KR 35 AHI = 8.6 / 31.0；KR 75 THI = 9.0 / 50.0；KR 150 = 15.3 / 53.0
- 配線保護（A）：KR 10 CAI = 6；KR 20 CAI = 8；KR 40 TAI = 4；KR 35 AHI = 12；KR 75 THI = 20；KR 150 = 20
- 保護等級（IP） 内部 / 外部：KR 10 CAI / KR 20 CAI / KR 40 TAI = IP54 / IP34；その他 = nc / nc
- 最大風量（m3/h）：KR 75 THI = 650；KR 150 = 1300；KR（大容量機種） = 6000；その他 = nc
- 空力圧力（Pa）：KR 150 = 150；その他 = nc
- 吸排気口径（mm）：KR 10 CAI / KR 20 CAI / KR 40 TAI = 125；KR 35 AHI = 150；KR 75 THI = 200；KR 150 = nc
- 最大配管延長（m）：KR 10-20-40 = 2；KR 35-75-150 = 10
- 動作環境温度 min / max (°C)：KR 10-20 CAI = +20 / +55（60 Hz時 +50*）；KR 40 TAI = +20 / +50；KR 35 AHI = 0 / +55；KR 75 THI = 0 / +55；KR 150 = -15 / +45
- 制御温度範囲 (°C)：KR 150 = +15 / +30；その他 = nc / nc
- 騒音レベル dB(A)：KR 10 CAI = 70；KR 20 CAI = 65；KR 40 TAI = 65；KR 35 AHI = 65；KR 75 THI = 70；KR 150 = nc
- 寸法 (mm) H x W x D：KR 10 CAI = 400 x 600 x 400；KR 20 CAI = 510 x 800 x 400；KR 40 TAI = 510 x 800 x 400；KR 35 AHI = 683 x 971 x 493；KR 75 THI = 790 x 1000 x 980；KR 150 = 1588 x 1100 x 900
- 質量 (kg)：KR 10 CAI = 41；KR 20 CAI = 59；KR 40 TAI = 67；KR 35 AHI = 100；KR 75 THI = 200；KR 150 = 345
- 備考：(*) は60 Hz時の値を示します；一部の表項目は nc（未提供）または空欄です。
