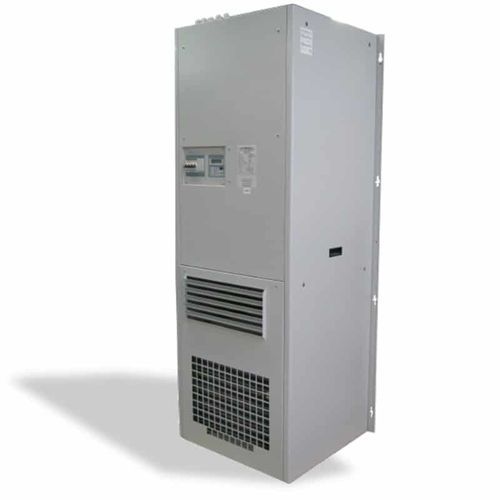

サイドマウント電気キャビネット用エアコン CT series

壁取り付け式電気通信設備用情報処理施設用

プレゼンテーション
キャビネット向けサイド型アクティブ空調ユニット（フルカスタム） — フランスのEurodifroidが設計・製造。必要な冷却能力と仕上げに応じて100%カスタム対応された、キャビネットおよび技術室の空調向け製品です。

主な特長

• 100%カスタム対応
• 豊富な出力および仕上げの選択肢
• 運転コスト削減のためのフリークーリング（free-cooling）オプション
• 設計部門による設計・適応サポートが利用可能

標準仕様

• サイド取付け、キャビネット内部 (I)
• 遠隔ユーザーインターフェースを備えた操作パネル
• スクロールコンプレッサー
• EU3クラスのエアフィルター
• 色：RAL 7035
• 完全なドキュメント一式
• 保証 18か月（特別合意を除く）

カスタム項目

• サイド取付け、キャビネット外部 (E)
• EXTTバージョン（屋外設置対応）
• フリークーリングオプション（運転コスト削減）
• 電気ヒーター（加熱用抵抗）
• 可変速ファン
• 内部防食処理およびステンレス製カバー
• カスタム制御/コントロール
• 複数ユニットによる冗長化
• 非常用換気 48 VDC
• 標準とは異なるRAL塗装

フリークーリングオプション – 原理と利点
フリークーリング（自由冷却）は、外気温が十分に低い場合に、ファンとフィルターを使って外気を直接取り入れ、冷媒回路（コンプレッサー）を作動させずにキャビネットや室内を冷却する方式です。外気温に応じて動作モードは自動的に切替わります。

• エネルギー節約と電気料の低減
• コンプレッサーの摩耗低減
• 保守コストの低減
• 環境負荷低減（冷媒使用量の削減）
• 機器寿命の延長

図と凡例

• H：高さ（仕様参照）
• L：幅（仕様参照）
• P：奥行（仕様参照）
• モデル別 D / E / F / G 値：CT 50 / CT 80：D = 660 mm / E = 320 mm / F = 690 mm / G = 570 mm
• CT 100：D = 790 mm / E = 450 mm / F = 820 mm / G = 700 mm
• CT 140：D = 980 mm / E = 500 mm / F = 1020 mm / G = 900 mm

仕様 / 技術データ

• 実例構成：CT 50 AAI, CT 80 AAI, CT 80 TAI, CT 100 TAI, CT 140 TAI
• 外付けキャビネット取付けバージョン：対応（CT 50, CT 80, CT 80 TAI, CT 100 TAI, CT 140 TAI）
• EXTTバージョン（屋外設置対応）：対応（CT 50, CT 80, CT 80 TAI, CT 100 TAI, CT 140 TAI）
• 電源タイプ：CT 50 AAI = 単相; CT 80 AAI = 単相; CT 80 TAI = 三相; CT 100 TAI = 三相; CT 140 TAI = 三相
• 電圧 / 周波数 (V-Hz)：CT 50 = 230-1-50; CT 80 = 230-1-50; CT 80 TAI / CT 100 TAI / CT 140 TAI = 400-3-50
• 冷房能力 (+35°C 外気, +27°C 室温, 50% RH) (W)：CT 50 = 6300 W; CT 80 = 7400 W; CT 80 TAI = 7400 W; CT 100 TAI = 10700 W; CT 140 TAI = 14400 W
• 暖房能力 (W)：CT 50 = 1500 W; CT 80 = 3000 W; CT 80 TAI = 3000 W; CT 100 TAI = 3000 W; CT 140 TAI = 3000 W
• 消費電力 (+35°C 外気, +27°C 室温, 50% RH) (W)：CT 50 = 3300 W; CT 80 = 3830 W; CT 80 TAI = 3830 W; CT 100 TAI = 5000 W; CT 140 TAI = 6600 W
• 冷媒：R407C（全モデル）
• 定格 / 最大電流 (A)：CT 50 = nc / 15 A; CT 80 = nc / 17 A; CT 80 TAI = nc / 6 A; CT 100 TAI = nc / 7 A; CT 140 TAI = nc / 10 A
• ライン保護：未記載
• 電気接続タイプ：未記載
• 保護等級 (IP)：未記載
• 風量 (m3/h)：未記載
• 使用周囲温度：-20°C / +45°C（全モデル）
• 3 mでの音圧レベル：< 43 dB(A)（全モデル）
• 寸法 H x L x P (mm)：H = 1850 mm（全モデル）；L = 730 mm（CT 50, CT 80, CT 80 TAI）, 860 mm（CT 100 TAI）, 1060 mm（CT 140 TAI）；P = 700 mm（全モデル）
• 質量 (kg)：CT 50 = 172 kg; CT 80 = 172 kg; CT 80 TAI = 172 kg; CT 100 TAI = 185 kg; CT 140 TAI = 215 kg
• * 注：EXTTバージョン = 屋外設置向けに構成された機器。値は契約上の保証値ではありません。
