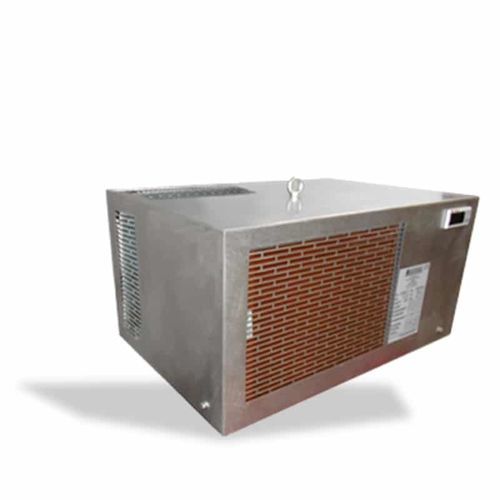

屋上エアコン CB series

天井直付けコンパクト電気通信設備用

概要
CBシリーズのルーフマウント空調ユニットは、キャビネット、技術室、シェルターの上部に設置して占有面積を最適化するために設計されています。モデルは100%カスタム対応で、さまざまな冷却能力や過酷な環境に適応可能です。

主な特徴 :

• 100%カスタム設計対応
• 屋根設置：設置面積の最適化
• 幅広い冷却能力
• 各種仕上げ選択
• 適合のための技術設計サポート

標準装備

• 調整可能な機械式防霜サーモスタット（+35°Cにプリセット）
• 端子台による電気接続
• 凝縮水排出
• タップインサートによる固定
• 吊り上げリング
• RAL 7035塗装
• 完全なドキュメント
• 標準保証18か月（特別合意を除く）

カスタム

• 屋外設置対応（EXTTバージョン）およびその他特殊設置
• 高圧遠心ファン
• 過酷環境向け仕上げ（ステンレス、熱交換器の防食処理、フィルタ、ヒーター等）
• カスタム制御（プログラム、精度、サイクルタイミング、リモート指令・アラーム出力など）
• 標準と異なるRAL塗装

一般情報
シンプルで信頼性の高い堅牢な技術をベースに、CB空調ユニットは高出力、過酷な環境、特別な組み込み、低騒音、通信・インターフェース等の特別な要件に応じてカスタマイズ可能です。

表 - 実例と主な値（抜粋）
実例：CB 10 / CB 15
EXTTバージョン利用可？: CB 10 = はい / CB 15 = はい
電源 - 種類: 単相 / V-Hz: 230-1-50/60
冷房能力 A35/A35（キャビネット内+35°C、周囲+35°C）: CB 10 = 490 [515**] W / CB 15 = 1450 [1522**] W
冷房能力 A35/A50（キャビネット内+35°C、周囲+50°C）: CB 10 = 368 [382**] W / CB 15 = 1087 [1131**] W
消費電力 A35/A35（キャビネット内+35°C、周囲+35°C）: CB 10 = 360 [419**] W / CB 15 = 785 [924**] W
冷媒: R134a
定格/最大電流 (A): CB 10 = 1.9 / 6.8 [2.2 / 6.9**] / CB 15 = 4 / 16.2 [4.8 / 16.4**]
ライン保護 (A): CB 10 = 4 / CB 15 = 6
電気接続 - 種類: nc
内部/外部保護等級 (IP): 54 / 34
周囲動作温度 最低/最高 (°C): +20 / +55
騒音レベル (dB(A)): CB 10 = 67 / CB 15 = 70
寸法 H x W x D (mm): CB 10 = 250 x 500 x 350 / CB 15 = 300 x 600 x 400
質量 (kg): CB 10 = 22 / CB 15 = 40
注記: * EXTTバージョン = 屋外設置向けに構成された機器。 ** 60Hz時の値。契約値ではありません。

特性 / 技術仕様

• 商品名 / シリーズ: CB
• ブランド: Eurodifroid
• モジュール性: 100%カスタム製造対応可
• 用途: キャビネット、技術室、シェルターの屋根取り付け
• 冷媒: R134a
• 電源: 単相 230 V - 50/60 Hz
• 周囲動作範囲: +20°C 〜 +55°C
• 能力（例）: CB10 約 490 W (A35/A35), CB15 約 1450 W (A35/A35)
• 消費電力（例）: CB10 約 360 W, CB15 約 785 W
• 定格/最大電流（例）: CB10 1.9 / 6.8 A, CB15 4 / 16.2 A
• 騒音レベル（例）: 67 dB(A) / 70 dB(A)
• 保護等級: 内部 IP54 / 外部 IP34
• 寸法と重量（例）: CB10 H250 x W500 x D350 mm - 22 kg ; CB15 H300 x W600 x D400 mm - 40 kg
• 標準仕上げ: RAL 7035塗装 ; カスタムオプション: ステンレス、耐食処理、フィルタ、加熱用抵抗
• 固定方法: タップインサート ; 装備: 吊り上げリング ; 凝縮水排出
• 標準保証: 18か月（特別合意を除く）
