オーバーラップ溶接ライン

シームスポット溶接用コンピュータ制御

製品概要

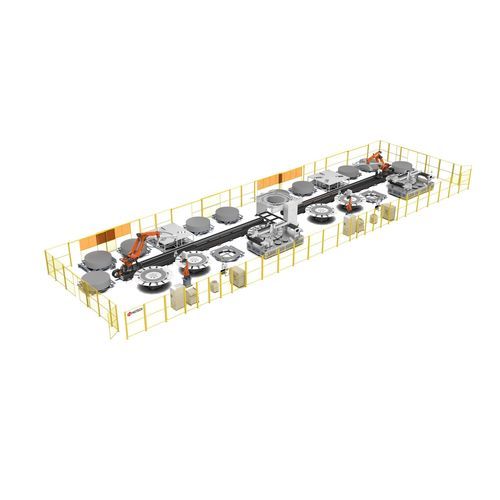

アルカリ電解槽向けの電極フレーム、ポール／プレッシャープレート、ニッケルメッシュ／電極メッシュの溶接を目的とした、板・サポートメッシュ自動溶接生産ラインです。自動搬送、精密組立、柔軟な溶接プロセスを統合し、製品設計や生産速度に応じた対応が可能です。

主な構成

• 自動搬入・搬出ステーション
• サポートメッシュおよびプレッシャープレートの組立・溶接ステーション
• ポールプレートおよびニッケルメッシュの組立・溶接ステーション

装置の特長

• レール式ロボットとビジョンシステムを組み合わせ、完全自動の高速搬入搬出と無人ライン運転を実現
• ニッケルメッシュはスポット溶接、ライン（コード）溶接、全面溶接に対応し、製品設計に合わせて接触抵抗を低減し消費電力を抑制
• 順応型力制御把持アルゴリズムにより、ニッケルメッシュやサポートメッシュなどの大面積柔軟材の特殊把持と精密組立を実現
• プレッシャープレートの自動配置および溶接；プレッシャープレート工程は72時間塩水噴霧試験で検証済み

仕様／適用範囲

• 適用：アルカリ電解槽の電極フレーム、ポール／プレッシャープレートおよび電極／サポートメッシュの溶接生産ライン
• 主なモジュール：自動搬入・搬出、サポートメッシュ、プレッシャープレート、ポールプレート、ニッケルメッシュの組立・溶接ステーション
• 自動化：レール式ロボットとビジョンシステムによる完全自動高速搬送と無人運転
• ニッケルメッシュの溶接モード：スポット溶接、ライン（コード）溶接、全面溶接（製品により選択）
• 把持技術：大面積の柔軟材を扱うための順応型力制御アルゴリズム
• 耐久性：プレッシャープレートの配置・溶接工程は72時間塩水噴霧試験で検証済み
