温度校正器 7196B series

製品概要
窒素の名目沸点は1気圧で–196 °Cです。アルゴンの定義三重点は–189.3442 °Cです。窒素の沸点とアルゴン三重点の差は数学的に補正でき、実際のアルゴン三重点に対して2 mK未満の不確かさを達成できます。

設計とモデル

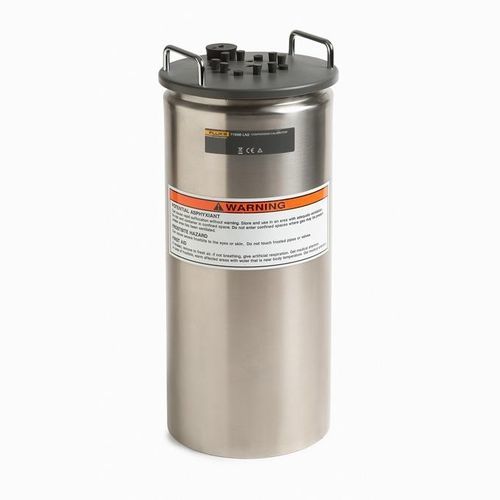

Fluke Calibration の LN₂ 比較校正器は、真空密封されたステンレス製デュワーフラスコ、高純度銅ブロック、および精密に合う蓋で構成されます。デュワーは液体窒素で満たされ、銅ブロックがその中に懸架されます。標準プラチナ抵抗温度計（SPRT）をブロックに挿入し、ユーザーの較正済みSPRTと比較して校正を行います。

• 7196B-4: 内径8 mm（0.32"）のプラグが4本。
• 7196B-13: 内径8 mm（0.32"）のプラグが5本、内径6.35 mm（0.25"）のプラグが8本。

主な特長

• 名目–196 °Cでの低コストな比較校正を実現します。
• アルゴン三重点に対して典型的に < 2 mK の不確かさ。
• 機械的に単純：真空デュワー、高純度銅ブロック、再現性のある浸漬深さを確保する精密蓋。

使用方法
本体は液体窒素に浸された銅ブロックを使用します。ブロックの熱井に配置したSPRTを較正済みの基準SPRTと比較して、低温での比較校正を実施します。ラボでの比較校正用途を目的としており、較正済み基準SPRTおよび適切な低温液体取り扱いが必要です。

技術仕様

• モデル群: 7196B LN₂ Comparison Calibrator（バリアント: 7196B-4、7196B-13）
• 公称温度: –196 °C（1 atm 時；大気圧により変動）
• 熱井: 7196B-4 = 内径8 mm（0.32"）の井が4本；7196B-13 = 内径8 mm（0.32"）の井が5本 + 内径6.35 mm（0.25"）の井が8本
• 浸漬深さ: 蓋上部から井底まで275 mm；銅ブロックへの浸漬150 mm
• 外形寸法（外径×高さ）: 168 mm × 406 mm（6.6 in × 16 in）
• 温度安定性: 通常20分で典型的に < 2 mK（大気圧の安定性に依存）
• 温度均一性: <0.0004 °C
• 容量: 5.47 リットル（1.45 ガロン）
• 動作原理: 高純度銅ブロックを備えた真空密封デュワー；ブロックに挿入したSPRTで比較校正を実施
• 注意: 平衡温度は大気圧により変化（dT/dp ≈ 0.085 mK/Pa）；実際の安定性は圧力の安定性に依存
