温度データ取り込みシステム 1586A series

電圧卓上型研究室用

製品概要

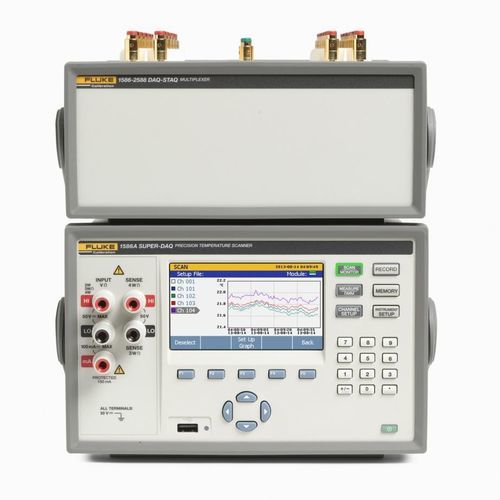

Fluke 1586A Super-DAQは、時刻情報付きの高精度な温度および電気計測値を収集し、技術者・エンジニア・品質担当者が工程管理の確認、サーマルマッピング、センサー校正、研究開発やトラブルシューティングに利用できるDAQ計測器です。全チャネルのデータを表形式で表示でき、最大4チャネルを同時に機器上でプロットしてPC解析前に現地で確認できます。

主な機能

• 熱電対、PRT/RTD、サーミスタ、DC電圧、DC電流、抵抗を最大45アナログチャネルで測定（構成依存）。
• 計測性能：DAQ-STAQ使用時のPRT ±0.005 °C、熱電対 typ. ≈±0.5 °C、サーミスタ最大 ±0.002 °C。
• 最大10チャネル/秒の高速スキャン対応。
• 4つの動作モード（Scan、Monitor、Measure、DMM）、最大4チャネルのリアルタイムカラートレンド。
• 内部不揮発メモリとUSB/LAN転送、ユーザ／管理者プロファイルによるデータ保護とトレーサビリティ。
• ドライウェルやバスなど温度源と連携した自動校正シーケンスに対応。

用途

• サーマルマッピングおよび温度バリデーション
• プロセスセンサーの校正およびPRT/RTD、サーミスタ、熱電対のベンチ校正
• 生産監視、R&D、航空宇宙、車載、製薬、バイオ、食品加工など

動作モードと使い勝手

• Scan：ユーザ定義のテストに従った順次チャネルスキャン
• Monitor：スキャン中に単一チャネルを監視表示
• Measure：事前設定ファイル無しで単一チャネルを記録
• DMM：前面チャネルをベンチDMMとして使用（DC電圧、DC電流、2/4線抵抗）
• リアルタイムグラフ：最大4チャネルをプロット、ズームおよび履歴モードで機器上確認

データ、接続とセキュリティ

• 内部メモリ：約20 MBフラッシュ（データ/セットアップ）、スキャンRAM：約75,000時刻付きデータ
• USB Host（Type A）FAT32対応（最大32 GB）、USB Device（Type B）SCPI対応
• LAN：Ethernet 10/100（TCP/IP, SCPI）、RS-232（DE-9）温度源制御/自動化
• ユーザ／管理者プロファイルとデータ保護機能で改ざん防止とトレーサビリティ対応

一般仕様（抜粋）

• 電源電圧：100 V (90–110 V)、120 V (108–132 V)、220 V (198–242 V)、240 V (216–264 V)
• 周波数：47–440 Hz、消費電力：36 VA ピーク（平均 24 W）
• 動作温度：0 °C〜50 °C（完全精度範囲 18〜28 °C）、保管 −20 °C〜70 °C
• チャネル容量：アナログ合計 45、電圧/抵抗 41、電流 5、デジタルI/O 8ビット
• 寸法：H 150 mm × W 245 mm × D 385 mm、質量 約6 kg（典型）
• 適合規格：CE、CSA、IEC 61010 第3版

測定仕様（抜粋）

• スキャン速度：高速 最大10チャネル/秒 (0.1 s/チャンネル)、中速 1 チャネル/秒、低速 4 s/チャンネル
• 表示分解能：最大 6 1/2 桁（センサー/範囲に依存）
• PRT/RTD：範囲 −200 °C〜1200 °C（センサー依存）、例示精度：PRT ±0.005 °C（DAQ-STAQ使用時）
• サーミスタ：範囲 −200 °C〜400 °C、典型精度 最大 ±0.002 °C
• 熱電対：範囲 −270 °C〜2315 °C、典型精度 約 ±0.5 °C（モジュール依存）
• DC電圧/電流/抵抗：最大入力 50 V、電流 ±100 μA〜±100 mA、抵抗は範囲依存

付属機能とアクセサリ（概要）

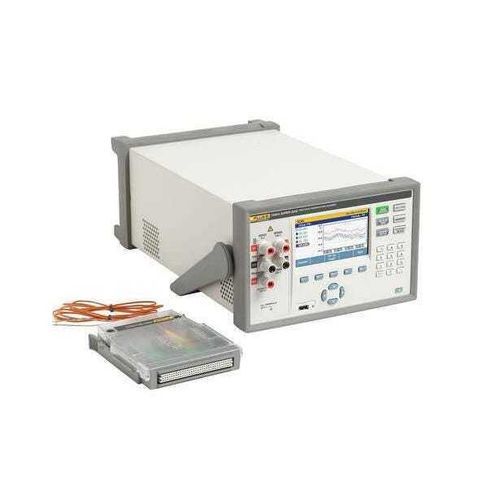

• DAQ-STAQマルチプレクサおよびHigh-Capacity内部モジュールに対応
• 数学チャンネル（最大20）による和/差/乗算/除算、ポリノミアル演算など
• トリガ：間隔、外部、アラーム、リモート、手動、自動試験
• 典型アクセサリ：マルチプレクサ、入力モジュール、ラックキット、校正キット、ソフトウェアツール
