熱電温度計 1529 series

サーミスタ測温抵抗体（RTD）LCDグラフィックディスプレイ付き

製品概要

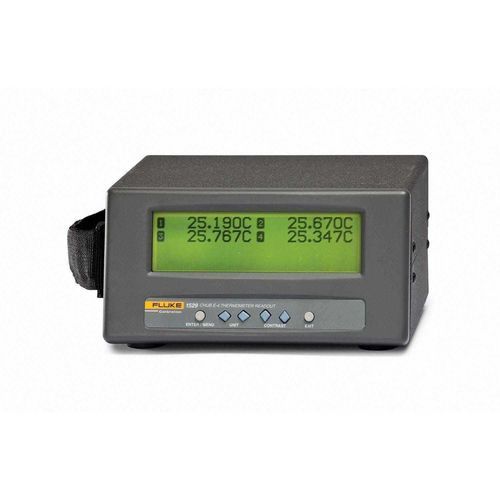

1529 Chub‑E4 は、ベンチ校正および現場測定向けの4チャネル規格用温度計です。PRT/RTD、サーミスター、熱電対の読み取りが可能で、入力構成の柔軟性、内部ログ、複数の通信オプションを備えています。

主な特徴

• 4つの入力を選択可能：4 PRT/サーミスター、4 熱電対、または 2+2 の組合せ。
• 画面にユーザー選択の最大8項目を表示；最大10の画面レイアウトを保存可能。
• 内部ログは最大8,000件の日時スタンプ付き記録に対応；14段階の記録間隔。
• 内蔵 NiMH バッテリーで典型約8時間動作（バックライトオフ）；AC/DC 両用。

入力
4つの構成可能な入力は PRT/RTD（100 Ω、25 Ω、10 Ω；ITS‑90、IEC‑751/DIN、Callendar‑Van Dusen）、サーミスター（Steinhart‑Hart または YSI‑400）、熱電対（B、E、J、K、N、R、S、T、Au‑Pt；C/U はアプリケーションノート参照）に対応。PRT/サーミスターは 2/3/4 線接続をサポートし、特許 mini DWF コネクタを使用；熱電対は標準またはミニコネクタを使用。測定は同時または逐次で実行可能；高速モードは単一チャネルで最大 10 読み取り/秒。

表示
33 x 127 mm バックライト付グラフィックLCD。表示単位：°C、°F、K、Ω、KΩ、mV。温度分解能は 0.01 〜 0.0001 の選択可。統計、プローブ情報、T1–T2、日付/時刻、バッテリーレベル等の最大8項目を表示可能。前面パネルメニューでプローブ係数、サンプル間隔、通信、メモリ設定にアクセス。

通信およびメモリ
標準 RS‑232；オプションで IEEE‑488 (GPIB)。内部メモリは最大8,000件の日時記録を保存。記録間隔は0.1秒〜60分。ラベル付きの別個のログセッションを保存可能。オプションのPCソフトでリアルタイム記録、グラフ/統計解析、アラーム管理が可能。

電源と携帯性
AC：100–240 V ac、50–60 Hz。DC：12–16 V dc（充電 14.5–16 V dc）。内蔵 NiMH バッテリーはバックライトオフで約8時間稼働、充電時間約3時間、約500サイクル。ラックマウントキットあり；ベンチトップ設置に適したコンパクト設計。

用途およびアクセサリ
温度計読み取り、校正ベンチ、自動化校正システム、遠隔データロギングに適合。参照用 PRT、標準サーミスター、貴金属熱電対、キャリングケース、ラックマウントキット、シリアルプリンタ等が利用可能。

仕様（主要項目）

• モデル群：1529 Chub‑E4（構成：2 TC + 2 PRT/サーミスター；4 PRT/サーミスター；4 TC）。
• 温度範囲：PRT/RTD −189 ℃〜960 ℃；サーミスター −50 ℃〜150 ℃；熱電対 −270 ℃〜1800 ℃。
• 測定範囲：抵抗 0–400 Ω（PRT）；サーミスター 0–500 kΩ；熱電対 −10〜100 mV。
• 温度精度（器体のみ）：例：PRT ±0.004 ℃（−100 ℃）；±0.009 ℃（100 ℃）。サーミスター例：±0.0025 ℃（25 ℃）。
• 分解能：PRT 0.001 °；サーミスター 0.0001 °；熱電対 0.01–0.001 °（選択可）。
• データ記録：最大8,000件のタイムスタンプ付き測定；14段階の記録間隔；ラベル付セッション保存。
• 通信：RS‑232 標準；IEEE‑488 (GPIB) オプション；PCソフト互換。
• 電源：AC 100–240 V；DC 12–16 V；NiMH バッテリー 約8 h；充電 約3 h。
• 寸法 / 重量：102 x 191 x 208 mm；2 kg。
