プラチナ抵抗温度プロ－ブ 5606

差し込み式研究室の冷凍庫用

製品概要

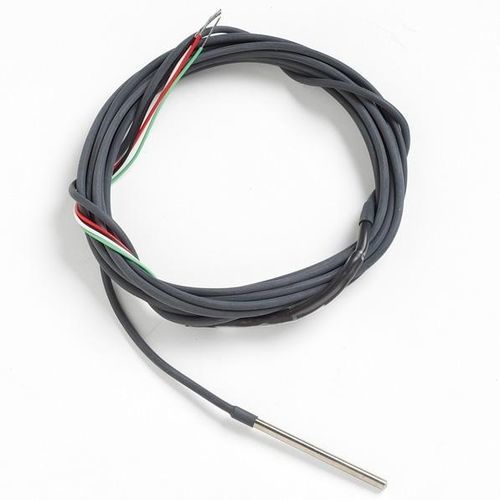

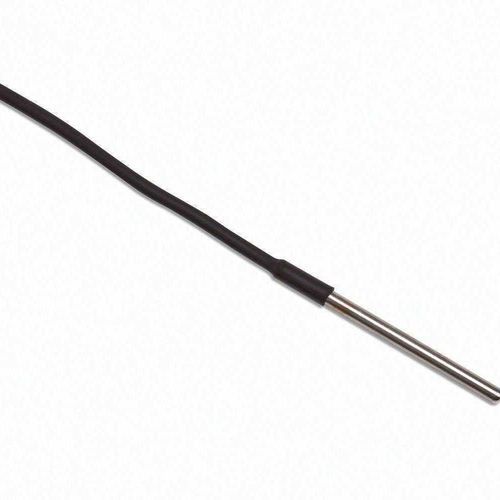

Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) は、遷移接合部およびリード線を含む真の全没使用を想定して設計された超小型プローブです。動作温度範囲は -200 °C ～ 160 °C、シース長 50 mm、直径 3.1 mm、100 Ω 精密素子（alpha = 0.00385）を採用し、エナメル銅単線と湿気侵入を防ぐプローブシールにより過酷環境での長期安定性を確保します。

主な機能

• 動作温度範囲：-200 °C ～ 160 °C。
• 校正精度は ±0.05 °C 程度（測定点と校正条件による）。
• 真の全没対応：遷移接合部とリード線は全温度範囲に耐える構造のため、最小浸漬深さの計算は不要。
• エナメル銅単線により、撚り線よりも湿気移行を抑制。
• 湿気侵入を防ぐ専用プローブシール。
• コンパクト設計：シース長 50 mm、直径 3.1 mm、先端近傍に素子を配置して狭所での高速応答を実現。
• NVLAP 認定校正が利用可能（試験・認証手順で推奨）。
• 伝熱液や極低温（液体窒素など）での実用実績あり。

用途と利点

• 研究室用冷凍庫／バイオ冷凍庫、オートクレーブ、オーブン、試験室内のセンサー校正・検証。
• IQ/OQ/PQ の資格手順および温度マッピング。
• 温度制御空間や恒温槽でのデータロギング。
• リード線径 ≤ 0.2 mm により、冷凍庫ドア等の狭所を経由する配線が容易で熱損失を低減。

仕様（代表値）

• 型式：5606 Full Immersion PRT。
• 温度範囲：-200 °C ～ 160 °C。
• 0.01 °C における公称抵抗：100 Ω ± 0.1 Ω。
• 温度係数（alpha）：0.00385 Ω/Ω/°C。
• 精度例：0.01 °C で ±0.04 °C、160 °C で ±0.06 °C（校正条件による）。
• 短期再現性：0.01 °C で ±0.03 °C、160 °C で ±0.04 °C。
• ドリフト（100 時間、最高温度）：0.01 °C で ±0.03 °C、160 °C で ±0.04 °C。
• ヒステリシス：±0.015 °C。
• シース長：50 mm ± 5 mm。
• シース径：3.1 mm ± 0.1 mm。
• シース材質：316 ステンレス。
• 遷移接合部：-200 °C ～ 160 °C（全没対応設計）。
• センサー長／位置：30 mm ± 3 mm、先端から約 3 mm。
• 最小絶縁抵抗：23 °C で 20 MΩ。
• 浸漬深さ：全没を許容（液体および乾燥媒体）。
• 応答時間（ASTM E 644）：標準で約 12 秒。
• セルフヒーティング（0 °C 湯槽）：±0.003 °C。
• リード線：エナメル銅線、長さ 2.4 m、耐熱 160 °C。
• 校正：出荷時は含まれない。NVLAP 認定校正が利用可能（注文情報参照）。
• 校正不確かさ例（ラボコード 200348‑0）：-197 °C: 0.03 °C、-38 °C: 0.03 °C、0 °C: 0.03 °C、100 °C: 0.045 °C、157 °C: 0.05 °C。
• 未校正時の公差参照：ASTM E1137 Grade A：±[0.13 + 0.0017|t|] °C。
• 推奨係数（証明書の R0 を使用）：A = 3.9083×10⁻³、B = −5.775×10⁻⁷、C = −4.183×10⁻¹²。
