プラチナ抵抗温度計 568 series

ディスプレイなし差し込み式産業用

製品概要

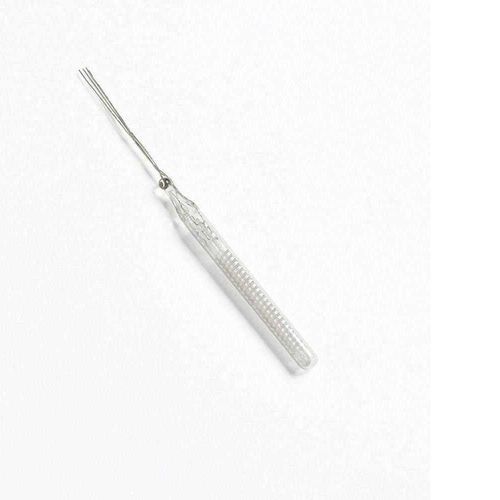

Fluke 5686‑B は、ITS‑90 準拠のガラスカプセル型標準白金抵抗温度計（SPRT）で、温度を抵抗に変換する一次標準用途向けに設計されています。動作温度範囲は −260 ℃（13 K）～232 ℃（505 K）です。小型のガラスカプセルは全浸漬を可能にし、熱流を低減するため、限られたスペースや定点校正セルでの使用に適しています。センシング要素は高純度白金線を手巻きしたもので、カプセルは高純度ヘリウムで圧力封入され安定性を確保しています。

主な機能

• 短く完全に浸漬可能なプローブを必要とする計測作業向けに最適化された小型ガラスカプセルSPRT。
• 温度範囲：−260 ℃～232 ℃、100 ℃ 範囲での典型安定度 0.001 ℃。
• コンパクト設計（直径5.8 mm × 長さ56 mm）により容器内や低温環境、狭小スペースでの使用が可能。
• 真のSPRT構造：高純度白金線を歪みのないシリカフレームに手巻き。

詳細機能

• ITS‑90 準拠 – 1990 年国際温度目盛（ITS‑90）に適合する抵抗比の要件を満たす設計：
  • W(302.9146 K) ≥ 1.11807
  • W(234.3156 K) ≤ 0.844235
• 広い温度範囲 – クリオニクス領域（13 K / −260 ℃）から 232 ℃（505 K）まで動作。
• コンパクトで完全浸漬可能な設計 – 直径5.8 mm × 長さ56 mm。熱流を抑え、バスやセルでの全浸漬に適する。
• 定点校正対応 – −200 ℃～232 ℃ の定点校正に対応可能。
• 低自己発熱と高い再現性 – TPW での自己発熱 < 0.002 ℃（1 mA）、再現性 ±0.001 ℃ 以下。

仕様

• モデル：5686‑B
• 温度範囲：−260 ℃～232 ℃（13 K～505 K）
• 公称 R_TPW：25.5 Ω
• 抵抗比：W(302.9146 K) ≥ 1.11807；W(234.3156 K) ≤ 0.844235
• ドリフト率：全温度範囲で < 0.005 ℃/年
• 自己発熱（TPW、1 mA）：< 0.002 ℃
• 再現性：±0.001 ℃ またはそれ以下
• 熱サイクル後の R_TPW ドリフト：< 0.001 ℃
• 封入ガス：ヘリウム
• リード線：白金線 4 本、長さ 30 mm
• 寸法：直径 5.8 mm × 長さ 56 mm

用途と利点

• 一次標準の校正業務、クリオニクス、定点浸漬セルなどの厳しい計測環境向けに設計。
• 長軸の SPRT に代わるコンパクトな選択肢で、全浸漬や狭小スペースでの使用に適する。
• 低い自己発熱、最小限のドリフト、高い再現性を実現し、計測ラボでの一次標準業務を支援。
