測温抵抗体（RTD）温度計 1560 Black Stack

デジタル°C携帯型

製品概要

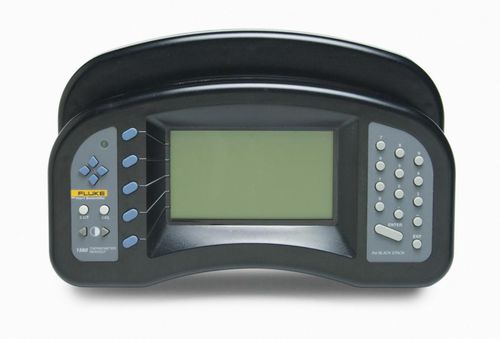

1560 Black Stack は、高精度な温度測定、自動校正ワークフローおよび多チャネルのデータ収集に対応したモジュール式表示器です。ベースユニット（ディスプレイ、プロセッサ、電源）に最大8個の積層モジュールを組み合わせます。各モジュールは独自のプロセッサと校正データを内蔵し、ベースにより自動検出されます。

主な機能

• SPRT、RTD/PRT、サーミスタ、熱電対に対応するモジュラー設計
• 最大8モジュール（最大96の順次入力チャンネル）まで拡張可能
• リファレンス級の測定が可能（モジュール依存で ±0.0013 ℃ まで）
• 内部ログ（直近1000件の読み取りを保存）と RS‑232 通信、オプションで IEEE‑488/GPIB 対応
• フロントパネルのグラフィックLCDとストリップチャート表示

ベースユニット
ベースユニットは主表示、メインプロセッサ、電源、操作ボタン、RS‑232 ポートを内蔵します。モジュールへ電源と通信を供給し、起動時に自己診断を行います。測定特性は装着されたモジュールに依存します。

モジュール（概要）
モジュールは各種センサーに対応し、個別に校正データを保持します。代表的なモジュール：

• SPRT モジュール 2560 — 2チャネル、25 Ω/100 Ω 四線式 RTD/PRT/SPRT 対応、抵抗→温度変換をサポート
• 高温 PRT モジュール 2561 — 2チャネル、低抵抗 HTPRT/RTD、最大 1200 ℃ 対応
• PRT スキャナー 2562 — 8チャネル、100 Ω PRT/RTD（2/3/4線）
• 1000 Ω PRT モジュール 2567（2ch）/2568（8ch）
• 標準サーミスタ 2563 — 2チャネル、低ドリフト
• サーミスタスキャナー 2564 — 8チャネル
• 精密熱電対モジュール 2565 — 2チャネル、内部冷接点補償
• 熱電対スキャナー 2566 — 12チャネル、K/J/T/S/R/B/E/N 対応
• 通信拡張モジュール 3560 — GPIB (IEEE‑488)、プリンタ端子、アナログ出力を追加

SPRT モジュールの詳細
SPRT モジュール 2560 は、25 Ω および 100 Ω の四線式 SPRT/PRT を高精度で読み取る 2入力を備えます（0 Ω–400 Ω）。直接抵抗測定と複数の温度変換方式をサポートし、2チャンネルで基準センサの比較測定が可能です。

データ収集とソフトウェア
本体メモリは直近 1000 件の読み取りを日時付きで保存します。データは RS‑232 経由で PC に送信可能です。Fluke Calibration の LogWare（モデル 9935）はマルチチャネルの記録、グラフ/統計解析、アラーム、遅延開始、記録間隔設定を提供します。表示はストリップチャート記録を自動スケーリングでサポートします。

設計と使い勝手
モジュールはベースの背面に差し込む構造で、各モジュールに校正データが内蔵されているため、スタック全体の再校正なしに追加・交換が可能です。フロントパネルはプログラミングに直接アクセスできるよう設計されています。

用途
リファレンス計測、校正ラボの自動化システム、研究・産業向け高精度温度測定、多チャネルデータ取得、医療機器の検証用途に適しています。

技術仕様

• モデル（ベース）：1560 — 電源 100–240 VAC, 50/60 Hz; 表示: 4.25" x 2.25" グラフィックLCD、LED バックライト
• 対応モジュール：最大 8（自動入力配列 1–96 チャネル）
• 通信：RS‑232 標準; IEEE‑488 (GPIB) はオプション（3560 モジュール）
• メモリ：直近 1000 件の読み取りを日時付きで保存; チャネル配列とプローブ係数は不揮発性に保存
• 最小サンプリング時間：2 秒
• SPRT 2560：2 チャネル、0 Ω–400 Ω、抵抗精度 ±20 ppm、0 ℃ での等価温度 ≈ ±0.005 ℃、抵抗分解能 0.0001 Ω、温度分解能 0.0001 ℃
• High‑Temp PRT 2561：2 チャネル、0 Ω–25 Ω、最大 1200 ℃、0 ℃ での温度精度 ≈ ±0.013 ℃
• PRT Scanner 2562：8 チャネル、0 Ω–400 Ω、0 ℃ での温度精度 ≈ ±0.01 ℃
• Standards Thermistor 2563：2 チャネル、0 ℃ での温度精度 ±0.0013 ℃
• Thermistor Scanner 2564：8 チャネル、0 ℃ での温度精度 ±0.0025 ℃
• Precision Thermocouple 2565：2 チャネル、mV −10 ～ 100 mV、mV 精度 ±0.002 mV、温度精度 ±0.05 ℃（外部 CJC）
• Thermocouple Scanner 2566：12 チャネル、mV 精度 ±0.004 mV、温度精度 ±0.1 ℃（外部 CJC）
• Extended Communication Module 3560：GPIB (IEEE‑488)、Centronics プリンタインターフェース、±1.25 VDC のアナログ出力
