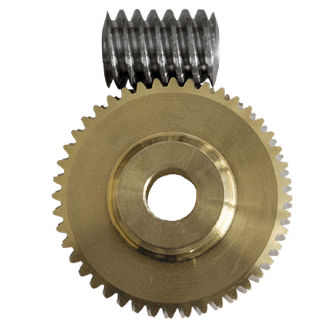

ウォーム歯車 Duplex

歯筋が直線なプラスチック製オーダーメイド

複リードウォームギアとして設計されたギアバリエーションは、特に高ギア比で正確な角度の位置決めが要求されるドライブに適しています。また、歯車のバックラッシュを繰り返し調整することができるのも特長である。長期間の運転で円周方向のバックラッシュが大きくなった場合、低バックラッシュとなるように歯車を再調整することができる。そのためには、ウォーム軸をギヤハウジング内で軸方向に少しずつ移動させる。例えば、固定軸受の取り付け時にシムリングを使用したり、ハウジングカバーにある調整ネジで行います。複リードギヤは、歯面のねじれ角が異なることで区別されます。ウォーム軸の軸方向調整により、ウォーム歯車とウォーム歯のピッチは、低バックラッシで噛み合わされる。低バックラッシに調整可能なFramo Morat社のウォームギヤセットは、モジュール0.3からモジュール8まで用意されています。 複列歯車は、例えば、加工や自動組立のために部品を位置決めする回転テーブルや旋回テーブルに使用されている。また、ローバックラッシウォームギヤセットは、計測技術や医療技術における光学機器や機械装置を最適化します。歯車は調整可能であるため、機器、被測定部品、光学部品は、その耐用年数全体を通して正確に位置決めすることができる。
