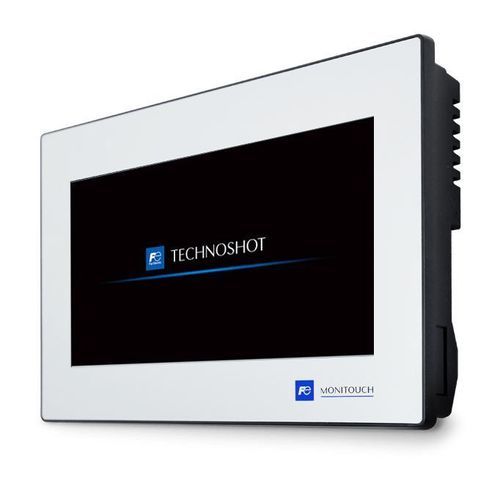

タッチスクリーンHMI Monitouch TS1070S

抵抗タッチスクリーンパネル設置用800 x 480

概要 Monitouch TS1070S（Technoshotシリーズ）は、組込み・監視用途向けに設計されたコンパクトで人間工学に基づく7インチWVGA（800 × 480）工業用タッチスクリーンHMIです。統合が容易で堅牢性に優れ、操作性と視認性を重視した表示を提供します。3つのシリアルポートと2つのUSBポートを備え、複数のPLCや周辺機器を同時接続できます。動作ログ、アクセスレベルによるセキュリティ管理（最大16レベル）、および16言語対応などの高度な機能を備えています。前面をガスケット付きでIP65相当にすることができ、厳しい産業環境での監視・制御に適しています。

適用分野

• 生産機械（成形、組立、包装、充填ライン、プレス、リフロー炉、半導体用フィルム成形）
• インフラ・ユーティリティ（下水処理施設、発電所の制御）
• 輸送システム（航空、鉄道）
• 製造業のオートメーションシステム
• 電子制御システム（ケータリング等）

利点

• 視認性の高い7インチWVGA TFTカラー表示（65,536色）
• 拡張性のある接続：3系統のシリアルポートと2ポートのUSB
• 強化されたセキュリティ：最大16レベルのアクセス制御と操作ログ
• 多言語対応：16言語での表示が可能
• 高度な監視機能：トレンド記録とグラフ表示
• コンパクトかつ堅牢：前面IP65相当（ガスケット装着）でパネル取り付けが容易

TS1070Siとの違い 主な違いはEthernetの有無です。TS1070SiはEthernetポートを備え、リモート監視、FTPサーバ、VNC、IPカメラなどのネットワーク機能を利用できます。一方TS1070Sはシリアル/USBによるローカル用途に注力しており、遠隔通信が不要な用途に対してコスト面で有利な選択肢となります。

価格目安 標準小売価格（構成により変動）：€663。割引は別途お問い合わせください。

仕様 / 技術仕様

• 画面サイズ：7.0インチ
• 表示方式：TFTカラーLCD
• 解像度：800 × 480 px
• 表示色：65,536色
• バックライト：LED
• タッチ方式：アナログ抵抗膜方式
• 適合 / 認証：CE / KC / UL / cUL
• フラッシュメモリ（FROM）：26 MB
• SRAM：128 KB
• 外部インターフェース - COM1（D‑Sub 9ピン メス）：RS‑422/485、非同期、データ長7/8ビット、パリティ 偶/奇/なし、ストップビット1/2、最大187500 bps*
• 外部インターフェース - COM2/COM3（D‑Sub 9ピン オス）：RS‑232C / RS‑422/485（2線）非同期、データ長7/8ビット、パリティ 偶/奇/なし、ストップビット1/2、最大115200 bps
• 外部インターフェース - USB‑A：1ポート
• 外部インターフェース - USB mini‑B：1ポート
• 電源 - 使用可能電圧：24 V DC ± 10 %
• 消費電力（最大）：11 W以下
• 環境 - 周囲温度：0～50 °C
• 環境 - 相対湿度：85% RH以下（結露なきこと）
• 環境 - 汚染度：2
• 環境 - 高度：2,000 m以下
• 環境 - 大気：腐食性ガスや導電性の高い粉塵は避けること
• 保存温度：-10～60 °C
• 保存湿度：85% RH以下（結露なきこと）
• 設置条件 - 保護等級：前面 IP65相当（ガスケット使用） / IP40相当（無）; 背面カバー IP20
• 外形寸法（W × H × D）：198.8 × 141.8 × 38.0 mm
• パネル切り欠き（W × H）：189.0 × 134.0 (+0.5 / -0) mm
