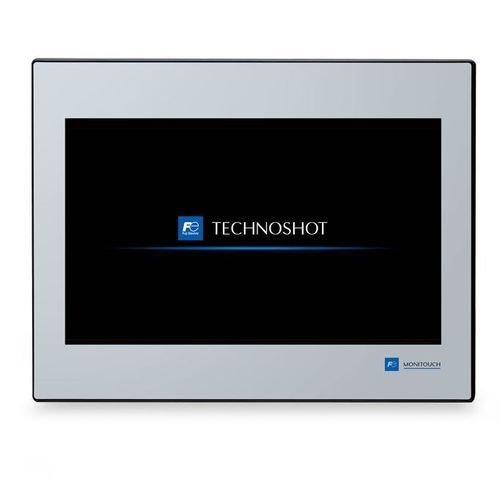

タッチスクリーン付きHMI TS1100タッチスクリーン抵抗タッチスクリーンパネル設置用
お気に入りに追加する
商品比較に追加する
特徴
- インターフェイス
- タッチスクリーン付き, 抵抗タッチスクリーン, タッチスクリーン
- 組み立て
- パネル設置用
- 解像度
- 800 x 480
- 画面のタイプ
- TFT LCD, カラー液晶ディスプレー, LEDバックライト
- 保護レベル
- IP65
- コネクティビティー
- イーサネット, USB, RS-232, RS-485, RJ45
- その他の特徴
- 24VDC
- 応用
- 産業用, 制御, PLC（プログラマブル コントローラー）
- 画面の大きさ
10.2 in
詳細
製品概要
Monitouch TS1100 は 10.2" の産業用ヒューマンマシンインターフェース（HMI）で、10.2インチ TFT カラー表示（800 × 480）、LED バックライト、アナログ抵抗膜式タッチを備えています。USB-A、USB mini-B、Ethernet（RJ-45）を備え、UL、CE、KC、cUL の認証を取得しています。前面保護：ガスケット使用時 IP65（ガスケットなしで IP40）。
特長
適用分野
製品情報（主なデータ）
型式：TS1100
本体 - 画面サイズ：10.2 インチ
表示：TFT カラー LCD
解像度：800 × 480 p
色数：65,536 色
バックライト：LED
タッチインターフェース：アナログ抵抗膜式
認証：UL / CE / KC / cUL
メモリ - Flash ROM (FROM)：26 MB；SRAM：128 KB
外部インターフェース - COM1（D-Sub 9 ピン メス）：RS-422/485、非同期；データ長：7/8 ビット；パリティ：偶数/奇数/なし；ストップビット：1/2；速度：4800–18750/115200（設定により）
外部インターフェース - COM2/COM3（D-Sub 9 ピン オス）：RS-232C/RS-422/485（2 線）、非同期；データ長：7/8 ビット；パリティ：偶数/奇数/なし；ストップビット：1/2；速度 最大 115200 bps
LAN RJ-45：1 ポート
USB-A：1 ポート
USB mini-B：1 ポート
電源 - 許容電圧：24 V DC ±10%
消費電力（最大）：11 W 以下
動作温度：0 ～ 50°C
保管温度：-10 ～ 60°C
相対湿度：85% RH 以下（結露なきこと）
高度：2,000 m 以下
雰囲気：腐食性ガスや導電性の高い粉じんを避けること
設置 - 前面保護：ガスケット使用時 IP65、無使用時 IP40；背面カバー：IP20 相当
外形寸法（W × H × D）：266.8 × 206.8 × 38.0 mm
パネル開口（W × H）：257.0 × 199.0 (+0.5/-0) mm
色：ブラック
仕様 / 技術データ
Monitouch TS1100 は 10.2" の産業用ヒューマンマシンインターフェース（HMI）で、10.2インチ TFT カラー表示（800 × 480）、LED バックライト、アナログ抵抗膜式タッチを備えています。USB-A、USB mini-B、Ethernet（RJ-45）を備え、UL、CE、KC、cUL の認証を取得しています。前面保護：ガスケット使用時 IP65（ガスケットなしで IP40）。
特長
- オペレータの操作を簡素化する機能群
- Ethernet によるネットワーク統合および遠隔監視対応
- 画面レイアウトが明確で、立ち上げ作業が効率的
適用分野
- 成形機
- 組立機
- PLC 仕様の包装機
- プレス機
- リフロー炉
- 半導体用薄膜形成装置
- 充填機
- 上水・下水処理プラント
製品情報（主なデータ）
型式：TS1100
本体 - 画面サイズ：10.2 インチ
表示：TFT カラー LCD
解像度：800 × 480 p
色数：65,536 色
バックライト：LED
タッチインターフェース：アナログ抵抗膜式
認証：UL / CE / KC / cUL
メモリ - Flash ROM (FROM)：26 MB；SRAM：128 KB
外部インターフェース - COM1（D-Sub 9 ピン メス）：RS-422/485、非同期；データ長：7/8 ビット；パリティ：偶数/奇数/なし；ストップビット：1/2；速度：4800–18750/115200（設定により）
外部インターフェース - COM2/COM3（D-Sub 9 ピン オス）：RS-232C/RS-422/485（2 線）、非同期；データ長：7/8 ビット；パリティ：偶数/奇数/なし；ストップビット：1/2；速度 最大 115200 bps
LAN RJ-45：1 ポート
USB-A：1 ポート
USB mini-B：1 ポート
電源 - 許容電圧：24 V DC ±10%
消費電力（最大）：11 W 以下
動作温度：0 ～ 50°C
保管温度：-10 ～ 60°C
相対湿度：85% RH 以下（結露なきこと）
高度：2,000 m 以下
雰囲気：腐食性ガスや導電性の高い粉じんを避けること
設置 - 前面保護：ガスケット使用時 IP65、無使用時 IP40；背面カバー：IP20 相当
外形寸法（W × H × D）：266.8 × 206.8 × 38.0 mm
パネル開口（W × H）：257.0 × 199.0 (+0.5/-0) mm
色：ブラック
仕様 / 技術データ
- 型式：TS1100
- ディスプレイ：10.2" TFT カラー、800 × 480
- 表示色数：65,536 色、LED バックライト
- タッチ：アナログ抵抗膜式
- メモリ：Flash ROM 26 MB、SRAM 128 KB
- 通信：COM1 RS-422/485；COM2/COM3 RS-232C/RS-422/485；LAN (RJ-45) ×1；USB-A ×1；USB mini-B ×1
- 電源：24 V DC ±10%、消費 ≤ 11 W
- 前面保護：IP65（ガスケット使用時）
- 動作温度：0–50°C；保管：-10–60°C
- 外形寸法：266.8 × 206.8 × 38.0 mm；パネル開口：257.0 × 199.0 (+0.5/-0) mm
- 認証：UL、CE、KC、cUL
