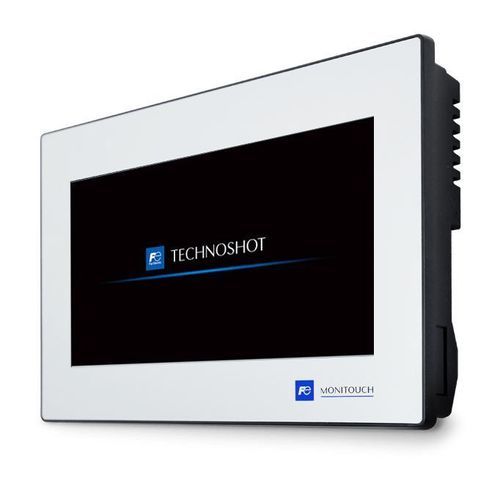

タッチスクリーン付きHMI Monitouch TS1070Si

タッチスクリーン抵抗タッチスクリーンパネル設置用

概要
Monitouch TS1070Si（Technoshotシリーズ）は、接続された生産環境向けの産業用HMIです。7.0インチWVGA（800×480）TFT抵抗膜タッチスクリーン、65,536色表示、ネットワーク監視用のEthernetポートを搭載しています。メモリ（FROM 26 MB、SRAM 128 KB）、多言語表示、前面パネルのIP65相当保護（ガスケット装着時）により、複数オペレータ環境での導入が可能です。

適用分野

• 生産機械：成形、組立、包装、充填ライン、プレス、リフロー炉、半導体薄膜成形
• インフラ・公共事業：下水処理、発電所の制御
• 輸送システム：航空・鉄道の操作パネル
• 製造業の自動化システムや業務用給食などの電子制御システム

主な利点

• 7.0インチWVGA TFT抵抗膜タッチ（800×480）— 65,536色で視認性の高い表示
• イーサネットに加え、シリアルおよびUSBインタフェースを備え、ローカル／リモート通信に対応
• セキュリティ機能：最大16レベルのアクセス管理、改ざん防止のトランザクションログ
• 最大16言語の即時表示により多国籍・複数オペレータ環境に対応
• VNCサーバによる遠隔保守／監視、FTPサーバによるファイル管理
• トレンド記録や曲線のズーム機能による生産監視

接続性とネットワーク機能
TS1070Siは複数メーカーのPLCと同時通信が可能です。ネットワーク機能にはFTPサーバ、VNCサーバ（安全な遠隔アクセス）、IPカメラ表示、MESへの組込みが含まれます。物理インタフェース：1×LAN（RJ-45）、COM1（D-Sub9メス）RS-422/485、COM2/COM3（D-Sub9オス）RS-232C/RS-422/485、1×USB-A、1×USB mini-B。

TS1070Sとの違い
TS1070Siは標準でEthernetポートを備え、遠隔監視（VNC、FTP、IPカメラ表示）やネットワーク統合が可能です。TS1070Sはシリアル／USBによるローカル用途向けで、ネットワーク機能を必要としないスタンドアロン用途に適しています。

技術仕様

• 型番：Monitouch TS1070Si（Technoshotシリーズ）
• 画面：7.0インチ WVGA（800×480）TFT 抵抗膜タッチ
• 表示色数：65,536色
• バックライト：LED
• メモリ：FROM 26 MB、SRAM 128 KB
• シリアルポート：COM1（RS-422/485）、COM2/COM3（RS-232C / RS-422/485）
• ネットワーク：1×LAN RJ-45（Ethernet）
• USB：1×USB-A、1×USB mini-B
• 電源：24 V DC ±10%、最大消費電力 ≤11 W
• 前面保護：ガスケット装着時 IP65相当、後部カバー IP20
• 動作温度：0〜50 ℃、保管温度：-10〜60 ℃
• 湿度：結露しないこと（≤85% RH）
• 寸法（W×H×D）：198.8 × 141.8 × 38.0 mm、パネル切抜き：189.0 × 134.0 (+0.5/-0) mm
• 適合規格：CE / KC / UL / cUL

設置と環境条件
前面は推奨ガスケット装着でIP65相当、後部カバーはIP20です。使用環境は指定範囲（0–50 ℃、≤85% RH）内で、腐食性ガスや導電性粉じんの多い環境を避けてください。使用高度は2000 m以下です。

発注・統合上の注意
Ethernetによるリモート監視やFTP/VNC機能を必要とするネットワーク用途はTS1070Siを指定してください。ネットワーク機能を必要としないローカル用途はTS1070Sを参照。配線やパネル切抜き寸法を確認してから設置してください。
