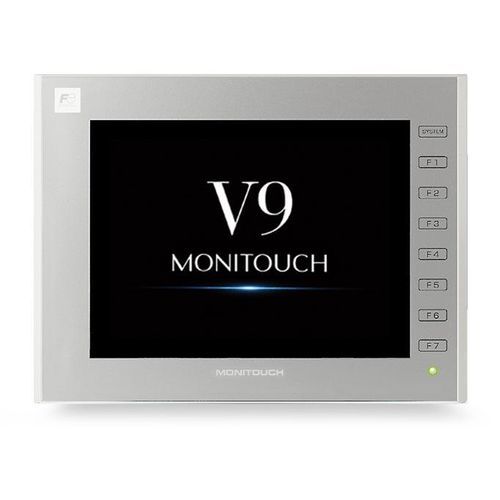

抵抗タッチスクリーンHMI V9 Ex

パネル設置用640 x 480800 x 600

概要
MONITOUCH V9 Ex シリーズは、Zone 2 の潜在的に爆発性のある大気での使用を想定したヒューマンマシンインタフェースです。モデルは IECEx および ATEX（表示 Ex nA IIC T5 Gc）に適合しており、水素やアセチレンなど可燃性ガスの断続的な存在下での安全な動作を可能にします。堅牢な筐体、適切なネットワーク接続、複数の画面サイズで過酷なプロセス環境に対応します。

適用分野

• 潜在的に爆発性の雰囲気がある工業現場（Zone 2）：石油化学、化学、医薬、ガス処理等

特長

• Zone 2 向けの IECEx および ATEX 認証
• 非発火（non‑incendive）設計によりガス雰囲気での着火リスクを低減
• 8.4"、10.4"、12.1" の画面サイズをラインナップ
• 温度変動、耐水性、耐衝撃性を備えた堅牢な構造
• 過酷な工業環境での信頼性ある運用

該当モデル
V9120iSD-U800
V9120iSLD-U800
V9100iSD-U800
V9100iSLD-U800
V9080iSD-U800
V9080iSLD-U800
V9100iCD-U800
V9080iCD-U800

技術情報（表）
表示方式：TFT カラー LCD
解像度：モデルにより VGA（640×480）または SVGA（800×600）
画面サイズ：モデルにより 8.4"、10.4"、12.1"
色数：1,670万色
タッチ方式：抵抗膜式（resistive）
定格電圧：24 V DC
LAN ポート数：1
認証：IECEx、Ex nA IIC T5 Gc、ATEX
最大表面温度：100 °C（T5）
保護：IP 等級の筐体、耐衝撃設計
V9 ATEX モデルの特記事項：90° 垂直取付が必須；12.1" モデルは補強用に 8 個の取付ブラケット必須；ATEX 設置時はオーディオポート無効（Zone 2 外では使用可）；筐体に ATEX 表示シールあり

安全認証と適合

• 欧州 ATEX 指令（2014/34/EU）への適合
• IECEx 認証（IEC 60079）：国際的な適合性により多くの市場での受け入れが容易
• 表示 Ex nA IIC T5 Gc：非発火設計、ガスカテゴリ IIC（H2、C2H2 等を含む）、温度等級 T5（表面温度最大 100 °C）、Zone 2（Gc）適合

V9 ATEX モデルの設置上の注意

• T5 等級の順守と放熱を確保するため 90° 垂直取付が必要
• 12.1" モデル（V9120...）は強化保持のため 8 個の取付ブラケットが必要
• ATEX ゾーン内での使用時はオーディオポートが無効となる（Zone 2 外では使用可）
• 筐体上の ATEX 表示により適合性を確認できる

仕様 / 技術データ

• シリーズ：MONITOUCH V9 Ex
• 対応モデル：V9120iSD-U800、V9120iSLD-U800、V9100iSD-U800、V9100iSLD-U800、V9080iSD-U800、V9080iSLD-U800、V9100iCD-U800、V9080iCD-U800
• 表示：TFT カラー LCD
• 解像度：VGA または SVGA（モデル依存）
• 画面サイズ：8.4" / 10.4" / 12.1"
• 色数：16.7M
• タッチ：抵抗膜式
• 電源：24 V DC
• ネットワーク：1 × LAN
• 認証：IECEx、ATEX（Ex nA IIC T5 Gc）
• 最大表面温度：100 °C（T5）
• 保護：IP 等級、耐衝撃筐体
• 取付要件：ATEX 仕様は 90° 垂直取付必須；12.1" は 8 個のブラケット
