タッチスクリーン付きHMI TS1100Si

抵抗タッチスクリーンパネル設置用組み込み式

製品概要

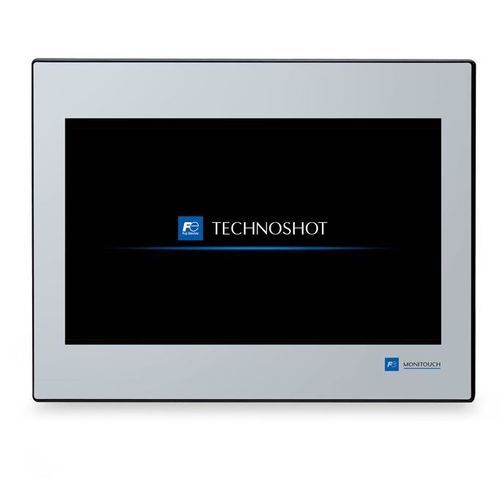

Monitouch TS1100Si（Technoshotシリーズ）は、10.2インチTFTワイド（800 × 480 px）とアナログ抵抗膜式タッチを備えた産業用HMIです。生産ラインや制御システムへの組み込みを想定し、マルチプロトコル接続、リモートアクセス、ユーザー権限管理によるトレーサビリティ機能を提供します。

適用分野
生産機械（成形、組立、包装、充填ライン、プレス、リフロー炉、半導体フィルム成形）、インフラ・公共設備（下水処理、発電所監視）、輸送システム（航空・鉄道）、工場の自動化、電子制御盤など。

主なメリット

• 10.2インチTFT（800 × 480 px）による視認性の高いオペレータ画面
• Ethernet（LAN）、シリアルCOMポート、USBなど多様な接続オプション
• リモートアクセス／保守（VNC、FTP、ネットワークカメラ対応）、MES連携対応
• 16レベルのアクセス管理と操作ログによるセキュリティとトレーサビリティ
• 内部メモリ（26 MB）とSRAM（128 KB）によりログや履歴データを保存可能
• 前面保護はガスケット使用でIP65相当、産業環境での設置に適合

主要仕様（抜粋）

• 型番：TS1100Si
• 表示：10.2" TFTカラーLCD、800 × 480 px、65,536色
• タッチ：アナログ抵抗膜式
• メモリ：FROM 26 MB、SRAM 128 KB
• シリアル：COM1 RS-422/485、COM2/COM3 RS-232C/RS-422/485
• ネットワーク：1 × LAN（RJ-45）
• USB：1 × USB-A、1 × USB mini-B
• 電源：24 V DC ±10%、消費電力 ≤ 11 W
• 動作温度：0〜50°C、保管温度：-10〜60°C、湿度 ≤ 85% RH（非結露）
• 保護等級：前面 IP65（ガスケット使用）/ IP40（未使用）、背面 IP20
• 寸法：266.8 × 206.8 × 38.0 mm、パネル切欠き：257.0 × 199.0 (+0.5/-0) mm
• 認証：CE / KC / UL / cUL
• 言語：最大16言語選択可能

設置・環境上の注意
制御盤や操作ステーションへのパネル取り付けを想定。腐食性ガスや導電性粉塵の多い環境は避け、前面保護が必要な場合はガスケットを使用してIP65を確保してください。最大使用高度は2,000 m。汚染度はクラス2。

インターフェースと統合

• COM1（D‑Sub 9 ピン メス）：RS-422/485 非同期、COM2/COM3（D‑Sub 9 ピン オス）：RS-232C / RS-422/485
• シリアル設定：データ長 7/8 ビット、パリティ 偶数/奇数/なし、ストップビット 1/2、通信速度 最大 115200/18750 bps
• ネットワーク機能：VNC、FTP、ネットワークカメラ対応；MES連携およびリモート保守に適合
