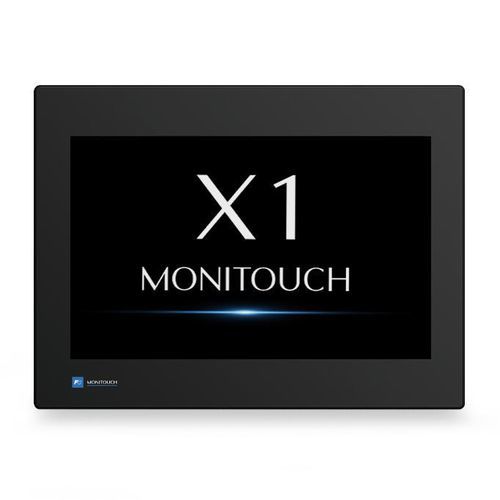

タッチスクリーン付きHMI Monitouch X112

パネル設置用RS-232WLAN

概要
Monitouch X1 シリーズ HMI（型番 X112）は、産業のデジタル化に必要な広範な自動化およびIT接続を提供します。Word、Excel、PDF、インターネットなどの一般的なアプリケーションに対応し、操作性と視認性を向上させる一方で、Vシリーズの機能的属性を保持しています。X112は製造設備への組み込みに適しており、医薬品などの規制分野におけるプロセスの信頼性向上に寄与します。

適用分野
X1 シリーズは工業オートメーションを最適化し、産業用ロボットやコンベヤなどの装置性能を向上させます。生産ラインの重要箇所に Monitouch X112 を設置することで、監視機能が強化され、医薬品製造プロセスの信頼性向上に貢献します。

利点

• IT 統合: Microsoft Azure、Microsoft SQL Server、OPC UA、MQTT
• 対応アプリケーション: Word、Excel、PDF、ブラウザ
• 視認性と操作性の向上
• V シリーズの機能属性を維持
• パネル取付け形状で豊富な接続オプション

カタログ番号
X112

特長
X1 シリーズは、自動化および IT の広範な接続性と、プラントのデジタル移行に必要な柔軟性を提供します。インターフェースの設定や無線モジュールのオプションが利用可能です。

技術情報（表）
適合: CE マーキング; UL/cUL; KC; UKCA; 電波法（モデルにより異なる）
許容電圧範囲: 24 VDC ± 10%
許容瞬間停電: 1 ms以内
消費電力（最大定格値）: 41 W 以下
ピーク電流: 24 A 以下、6 ms（周囲温度 25°C）
耐電圧: 外部端子 DC と FG 間: 500 VAC 1分間
絶縁抵抗: 外部端子 DC と FG 間: 500 VDC、10 MΩ 以上
動作温度: 0 °C ～ +45 °C
保管温度: -10 °C ～ +60 °C
動作湿度: 結露なきこと、85% RH 以下
保管湿度: 結露なきこと、85% RH 以下
高度: 2000 m 以下
使用環境: 腐食性ガス、過度の粉じん、導電性粉じんのないこと
取付方法: パネル取付
重量: 約 3.2 kg
寸法: 320 × 241 × 66.7 mm
色: 黒
材料: 前面: PBT+GF30 樹脂; 背面: 鋼板

利用可能な構成 / バリエーション
2 ポート Ethernet + 1 シリアルポート; 2 ポート Ethernet + 1 シリアルポート + WLAN + Bluetooth

技術仕様 / 仕様詳細

• シリーズ / 型番: Monitouch X1（参照 X112）
• カタログ番号: X112
• 代表的 SKU（バリエーション）: V1121iSD、V1121iSRD
• 参考小売価格: 4,580（ページに表示される通貨）
• 電源: 24 VDC ±10%
• 最大消費電力: ≤ 41 W
• ピーク電流: 25°C 時、6 ms で最大 24 A
• 動作温度範囲: 0 °C ～ +45 °C
• 保管温度範囲: -10 °C ～ +60 °C
• 湿度（動作/保管）: ≤ 85% RH（結露なきこと）
• 高度: 最大 2000 m
• 取付: パネル取付
• 重量: 約 3.2 kg
• 外形寸法（W × H × D）: 320 × 241 × 66.7 mm
• 色: 黒
• 材料: 前面: PBT+GF30 樹脂; 背面: 鋼板
• 接続性: Ethernet（2 ポート）、シリアル（1 ポート）、オプションで WLAN および Bluetooth
• 適合規格: CE、UL/cUL、KC、UKCA、電波法（モデルにより異なる）
