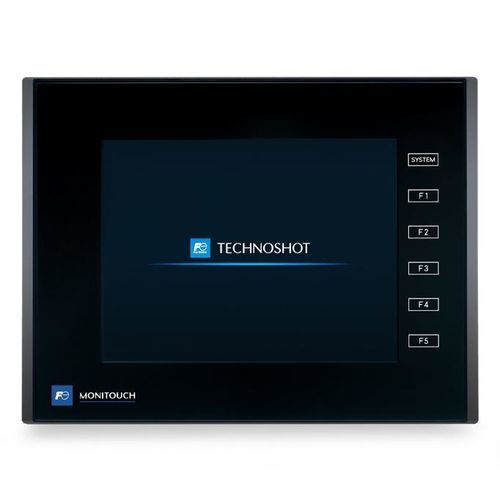

タッチスクリーンHMI TS2060

抵抗タッチスクリーンパネル設置用QVGA

説明
Monitouch TS2060 は、機械制御とオペレータの操作を目的とした産業用ヒューマンマシンインターフェース（HMI）です。5.7インチ TFT QVGA 表示を備え、LED バックライト、標準 USB ポートを搭載します。バリアントの TS2060i では Ethernet や拡張メモリを備え、リモート監視・保守に対応します。

適用分野

• 射出成形機
• 組立・生産ライン
• PLC 制御の包装機
• プレス／成形機
• リフロー炉／熱処理ライン
• 半導体用フィルム形成装置
• 充填・計量機
• 水処理・廃水処理設備

主な利点

• TFT カラー表示により色再現、輝度、視野角、コントラストが向上
• 標準 USB（mini‑B Ver.2.0）；TS2060i は Type‑A と SD/SDHC スロットを追加
• TS2060i は Ethernet 対応でリモート監視・保守が可能
• コンパクトなパネル設計で産業用制御盤への組込みが容易

技術概要（TS2060 / TS2060i）

• 画面メモリ（FROM）：TS2060 = 2.5 M bytes；TS2060i = 10.5 M bytes
• バックアップメモリ（SRAM）：TS2060 = 28K bytes；TS2060i = 512K bytes
• Stroke font：TS2060i で対応
• 表示：5.7" TFT QVGA（320 x 240）、65,536 色
• バックライト：LED、寿命 約50,000 時間

表示仕様

• 解像度：320 x 240 ピクセル
• 色数：65,536
• バックライト：LED
• バックライト寿命：約 50,000 時間

タッチ / ボタン

• タッチ方式：アナログ抵抗膜方式
• ファンクションボタン数：6

外部インターフェース（バリアント別）

• シリアル：RS‑232C / RS‑422 / RS‑485（複数ポート・各種ボーレート対応）
• USB：mini‑B（Ver.2.0）標準；TS2060i は Type‑A + mini‑B（Ver.2.0）を追加
• SD カード：TS2060i = 1 スロット（SD/SDHC）
• Ethernet：TS2060i = 1 ポート、100/10 Mbps

電源

• 定格入力：DC 24 V ±10%
• 最大消費電力：≤ 13 W

環境・機械的仕様

• 動作温度：-10 °C ～ +50 °C
• 保存温度：-10 °C ～ +60 °C
• 動作湿度：85% RH 以下（結露しないこと）
• 使用高度：2,000 m 以下
• 前面パネル保護：ガスケット使用時 IP65；背面パネル：IP20
• 外形寸法（W×H×D）：182.55 × 138.8 × 45.8 mm
• パネルカット寸法：174.0 +0.5/-0 × 131.0 +0.5/-0 mm

設置・適合

• 接地抵抗：100 Ω 未満、FG/SG 分離
• 冷却方式：自然空冷
• 適合規格：CE、KC、UL61010‑1、UL61010‑2‑201

その他 / 仕様

• 筐体色：ブラック
• RTC バッテリー寿命：約 5 年（25 °C）
• 目安重量（構成により変動）：約 5.00 kg
