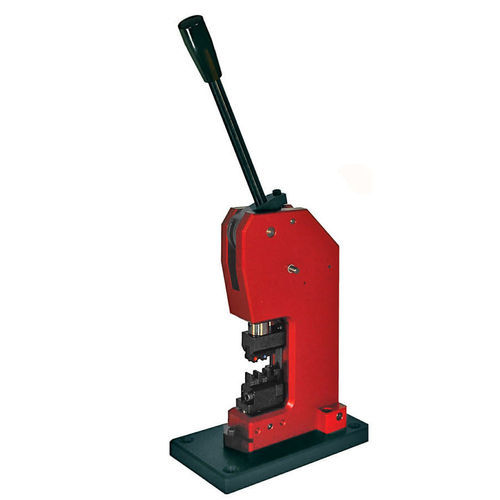

手動式プレス機 CR 10

手動制御接合スエージング加工

製品概要
部品の圧着および接合向けの手動トグルプレス。安定した精度と低い作業者負担での作業を想定しています。

• 最小限の筋力でより大きな圧入力を可能にする人間工学に基づく動作
• 工具内でのワークの簡単かつ正確な位置決め
• お使いの圧着工具に合わせた専用ホルダーの製作が可能
• 複数メーカーの工具に対応
• 交換可能な工具ホルダーで迅速な工具交換が可能
• 工具の閉じ位置を迅速かつ正確に調整可能
• 復帰ストロークロックを内蔵
• オプションでストロークカウンター装着可

寸法表
1 — 22 mm
2 — 17 mm
3 — 76 mm
質量 — 3 kg

付属品

• WEZAG
• WEZAG（第2バリエーション）
• 機械式ストロークカウンター
• Pressmaster、AMP等向け工具ホルダー（上部/下部）

技術仕様

• プレス種類：手動トグルプレス
• 操作：手動式
• 張り出し：22 mm
• 設置高さ：76 mm
• ストローク：17 mm
• 下死点での最大押圧力：12 kN
• 最大許容レバー操作力：200 N
• 位置決め穴：Ø10 H7
• ワーク固定：クランプねじ
• 案内方式：円形
• 無ねじれガイド：遊び ± 0.1 mm で無ねじれ
• 手レバー位置：中央
• 標準色：赤アルマイト
• 質量：3 kg
