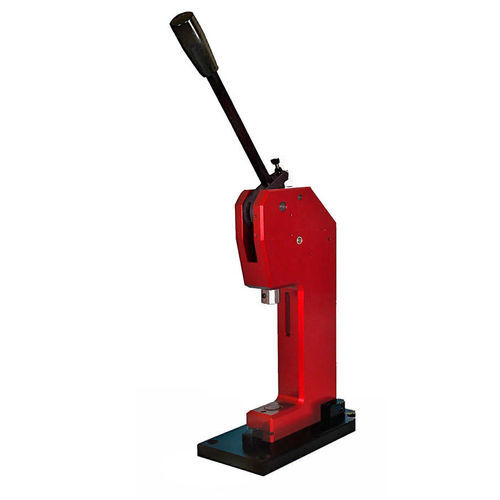

手動式プレス機 CR10/H50接合組み立てスエージング加工
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 手動式
- 機能
- 接合, 組み立て, テスト用
- 応用
- 産業用, 電気コネクタ用
- 構造
- トグル
- 制御
- 手動制御
- 圧力能力
12 tf
- 開口部
22 mm
(1 in)- ストローク
17 mm
(0.669 in)- 重量
3 kg
(7 lb)- 全高
最少: 13 cm
(5 in)最大: 13 cm
(5 in)
詳細
製品概要
用途
寸法表
1：22 mm
2：17 mm
3：126 mm
重量：3.2 kg
仕様
オプションと付属品
- 最小の筋力で一貫した精度と速度で部品を接合します。
- 作業者に配慮した人間工学的な動作で高い加圧力を実現します。
- 治具へのワークの位置決めが容易かつ正確に行えます。
- 多くのメーカーの工具に対応する交換式ホルダを装備可能です。
- 復帰ストロークロック内蔵、ストロークカウンタはオプションです。
用途
- コネクタや端子の圧着・加圧作業
- 生産セル内の組立・接合作業
- 研究開発や試験室での治具テスト
- 小ロット生産および手動作業
寸法表
1：22 mm
2：17 mm
3：126 mm
重量：3.2 kg
仕様
- 機種：CR10/H50
- プレス形態：手動トグルプレス
- 駆動方式：手動
- 突出（オーバーハング）：22 mm
- 設置高さ：126 mm
- ストローク：17 mm
- 下死点での最大加圧力：12 kN
- レバー操作力（最大許容）：200 N
- 位置決め穴：Ø10 H7
- ワーク固定方法：クランプネジ
- 案内形式：円形
- ねじれ防止ガイド：遊び ±0.1 mm でねじれ防止
- 手動レバーポジション：中央
- 標準色：赤アルマイト
- 重量：3.2 kg
オプションと付属品
- お客様の圧着工具に合わせた専用ホルダの製作
- 工具の高速交換が可能な交換式ホルダ
- 工程管理用のオプションストロークカウンタ
- 多数のメーカー工具との互換性による統合の簡素化
