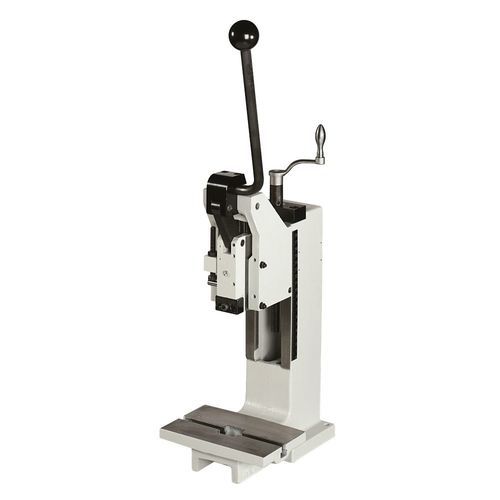

手動式プレス機 8/12 HKPV

パンチ組み立てコンパクト

概要
産業および作業場での精密な打抜き・組立て用の手動トグルプレス。据付高さ調整機能と前方に取り外せるクランプ部を備え、治工具の適応性に優れています。

寸法表
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

独自／特長
GECHTER独自：ガタなしで調整可能なプリズムガイド。クランプされた部品はクランピングピンを損傷することなく前方へ取り外せます。
1 x DIN 650 M8x10

付属品（製品ページに表示される選択例）

• ベース：据付高さ拡大の標準プレス
• ベース：付属品なしの標準プレス
• ベース：スロート（張出し）拡大の標準プレス
• 付属品：微調整 PFE
• 付属品：機械式復帰ストロークロック
• 付属品：精密深さ調整 PTE（アダプター）
• 付属品：中央穴付きセンタリングプレート
• 付属品：機械式打撃カウンター
• 付属品：人間工学的ハンドル
• 付属品：カラー無しクランピングピン
• 付属品：カラー付きクランピングピン
• スライディングテーブル：高耐荷重スライディングテーブル（機械式）
• スライディングテーブル：高耐荷重スライディングテーブル（機械式、ロックボルト付）
• クランピングブラケット：約 H 160 x W 130 x H 58 mm（張出し拡大のスタンド専用）
• クランピングブラケット：約 H 160 x W 130 x H 118 mm（張出し拡大のスタンド専用）

技術仕様

• プレス形式：手動トグルプレス
• 操作方式：手動
• 張出し：120 mm
• 据付高さ調整範囲：75 mm - 240 mm
• ストローク調整範囲：23 - 45 mm
• 下死点での最大加圧力：20 kN または 16 kN
• レバー作動力、最大許容：350 N
• 位置決め穴：Ø10 H7
• クランプ部：取り外し可能なクランプ部
• ねじれ防止ガイド：プリズムガイド
• ガイドのガタ調整：調整シムによる
• ハンドレバー位置：左右360°調整可能
• ガイド部の高さ調整：ハンドクランク
• ガイド部の固定ねじの締付トルク：120 Nm
• 標準色：RAL 7035
• 重量：32 kg
