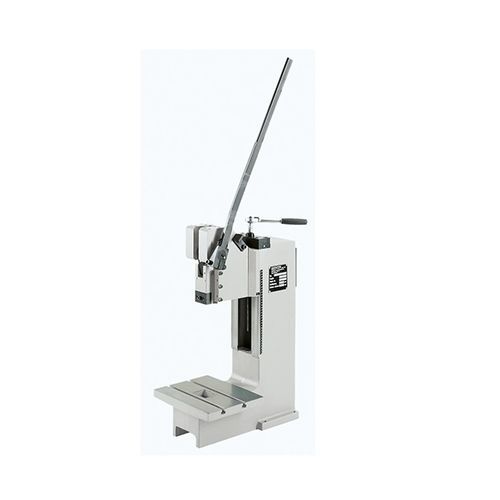

手動式プレス機 50 HKP

組み立てリベット接合トグル

概要
産業および作業場での精密な手動プレス作業向けに設計された手動トグルプレス。遊びのない調整可能なプリズムガイドにより安定した案内が可能で、クランプされたワークは締めピンを損なうことなく前方に取り外せます。組立、リベット留め、圧入作業に適しています。

寸法表
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

付属品および基本仕様

• ベース: アクセサリなしの標準プレス
• ベース: 喉部拡大タイプの標準プレス
• ベース: 設置高さ拡大タイプの標準プレス
• 付属品: フランジなしクランピングピン
• 付属品: フランジ付きクランピングピン
• 付属品: 精密深さ調整 PTE（アダプター）
• 付属品: 中央穴付きセンタリングプレート
• 付属品: 機械式ストロークカウンター
• スライディングテーブルオプション: 高耐荷重スライディングテーブル（機械式）
• スライディングテーブルオプション: 高耐荷重スライディングテーブル（機械式・ロックボルト付）
• 固定台: 約 H 160 x W 130 x H 58 mm（張出し拡大スタンド用のみ）
• 固定台: 約 H 160 x W 130 x H 118 mm（張出し拡大スタンド用のみ）

特性 / 技術仕様

• プレス型式: 手動トグルプレス
• 操作方式: 手動
• 張出し: 200 mm
• 設置高さ調整: 110 mm - 370 mm
• ストローク: 15 mm
• 下死点での最大プレス力: 55 kN
• レバー作用力許容最大値: 330 N
• 位置決め穴: Ø25 H7
• クランプ部: 取り外し可能なクランプ部
• ねじれ防止ガイド: プリズムガイド
• 遊び調整可能ガイド: 調整ガイブによる
• 手動レバーポジション: 右側、360°調整可能
• 高さ調整ガイドユニット: ラチェット式
• ガイドユニット締付けトルク（/ネジ）: 170 NM
• 標準色: RAL 7035
• 重量: 184 kg
