ハイドロニューマチック式プレス機 500 HPPV

成形圧縮組み立て

製品

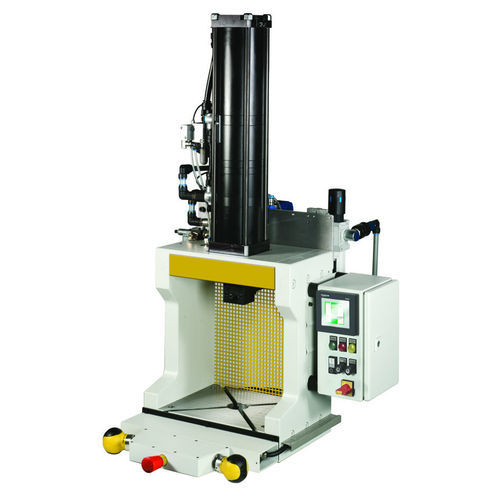

Hフレーム構造の油空圧プレス HPPV。力行程で500 kNを発生し、産業用途の精密な加圧、組立、成形作業に適しています。コンパクトな設置面積で繰り返し精度の高い力制御を実現します。

寸法表
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

仕様

• プレス形式：Hフレーム油空圧プレス
• 制御：オプション
• 据付高さ：360 mm
• 据付幅：450 mm
• ストローク / 力行程：50 mm / 6 mm（オプションあり）
• 押付力（力行程）：500 kN
• 接近力（Zustellhub）：14 kN
• 引抜力（戻り行程）：13 kN
• 力の発生：油空圧シリンダー
• 使用圧力：6 bar
• 位置決め穴：Ø 40 H7
• ワーク締め具：着脱可能なクランプ
• ねじれ防止ガイド：柱ガイド
• 接続ホース：1/2''
• 二次元安全装置 ZS08：オプション
• 二次元安全装置 SpiceFlex：オプション
• 標準色：RAL 7035
• 重量：520 kg

ベース / オプション

• X1 = ストローク50 mm（うち力行程6 mm）
• X1 = ストローク100 mm（うち力行程6 mm）
• X1 = ストローク50 mm（うち力行程12 mm）
• X1 = ストローク100 mm（うち力行程12 mm、ストローク長カスタムは要相談）

アクセサリー

• 二次元安全装置 ES07
• SpiceFlex モジュラー
• 簡易二次元安全装置用 SE シリーズ
• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• 二次元安全装置 ZS08

技術仕様

• プレス形式：Hフレーム油空圧プレス
• 押付力（力行程）：500 kN
• ストローク / 力行程：50 mm / 6 mm（オプションあり）
• 接近力：14 kN
• 引抜力（戻り行程）：13 kN
• 力の発生：油空圧シリンダー
• 使用圧力：6 bar
• 据付高さ：360 mm
• 据付幅：450 mm
• 位置決め穴：Ø 40 H7
• ワーク締め具：着脱可能なクランプ
• ガイド：柱ガイド（ねじれ防止）
• 接続ホース：1/2''
• 二次元安全装置の選択肢：ZS08（オプション）、SpiceFlex（オプション）、ES07
• 標準色：RAL 7035
• 重量：520 kg
