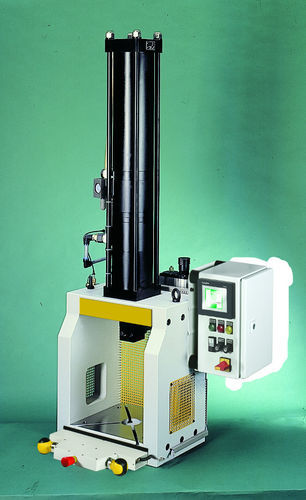

ハイドロニューマチック式プレス機 300 HPPS

門型

製品概要
300 kN HPPS — 産業用プレス作業向けのH型ハイドロニューマチックプレス。主な特長は、ハイドロニューマチックシリンダによる力の発生と、構成可能なストロークバリアントです。

寸法表
A2: 786
B: 786
C: 601
D: 380
E: 165
X: 338
Y: 1486

仕様

• プレス形式：H型ハイドロニューマチックプレス
• 操作：コントロール（オプション）
• 取り付け高さ：338 mm
• 取り付け幅：380 mm
• ストローク / 有効ストローク：50 mm / 6 mm（オプションあり）
• 加圧力（有効ストローク）：300 kN
• 加圧力（送りストローク）：11 kN
• 引抜力（戻りストローク）：10 kN
• 力発生方式：ハイドロニューマチックシリンダ
• 作動圧力：6 bar
• 位置決め穴：Ø 32 H7
• チャック：着脱可能なチャック
• ガイド：柱ガイド（回転防止）
• 接続ホース：1/2''
• 二次ハンドセーフティコントロール ZS08：オプション
• 二次ハンドセーフティコントロール SpiceFlex：オプション
• 標準色：RAL 7035
• 重量：420 kg

基本 / 在庫からのストロークバリエーション

• X1 = ストローク50 mm、有効ストローク12 mm
• X1 = ストローク100 mm、有効ストローク12 mm（ストローク長のカスタムは別途問い合わせ）
• X1 = ストローク50 mm、有効ストローク6 mm
• X1 = ストローク100 mm、有効ストローク6 mm

アクセサリ

• 簡易二次ハンドセーフティ用 SEシリーズ
• SpiceFlex / D-Con用プラグ接続付き有線フットスイッチ
• 二次ハンドセーフティコントロール ZS08
• 二次ハンドセーフティコントロール ES07
• SpiceFlex モジュラー

技術仕様

• プレス形式：H型ハイドロニューマチックプレス
• 加圧力（有効ストローク）：300 kN
• 加圧力（送りストローク）：11 kN
• 引抜力（戻りストローク）：10 kN
• ストローク / 有効ストローク：50 mm / 6 mm（オプションあり）
• 力発生方式：ハイドロニューマチックシリンダ
• 作動圧力：6 bar
• 位置決め穴：Ø 32 H7
• チャック：着脱可能なチャック
• ガイド：柱ガイド（回転防止）
• 接続ホース：1/2''
• 二次ハンドセーフティ：ZS08およびSpiceFlex（オプション）
• 標準色：RAL 7035
• 重量：420 kg
• 取り付け高さ：338 mm
• 取り付け幅：380 mm
