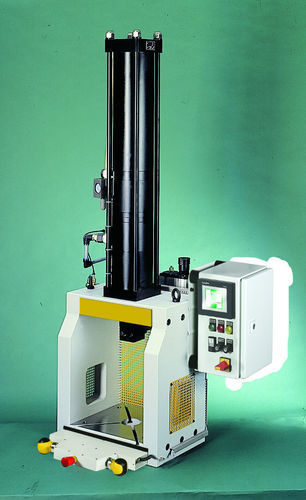

ハイドロニューマチック式プレス機 150 HPPS

成形接合組み立て

製品概要
Hフレーム式油空圧プレス HPPS、押圧力150 kN。柱ガイド構造、着脱可能なクランプ部、力発生は油空圧シリンダーによる。操作系や安全装置のバリエーションがあり、二ハンド安全制御やSpiceFlexモジュールの組み込みが可能です。高力・高精度を要する成形、組立、圧入作業などの産業用途に適しています。

寸法表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

ベースの選択肢

• X1 = ストローク50 mm（有効ストローク6 mm）
• X1 = ストローク100 mm（有効ストローク6 mm）
• X1 = ストローク50 mm（有効ストローク12 mm）
• X1 = ストローク100 mm（有効ストローク12 mm）、ストローク長のカスタム対応可

アクセサリ

• SpiceFlex / D‑Con用プラグ接続付き有線フットスイッチ
• 二ハンド安全制御 ZS08
• 二ハンド安全制御 ES07
• SpiceFlex モジュラー
• 簡易二ハンド安全制御用 SE シリーズ

技術仕様

• プレス種別：Hフレーム式油空圧プレス
• 操作方式：コントロール（オプション）
• 設置高さ：303 mm
• 設置幅：353 mm
• ストローク / 有効ストローク：50 mm / 6 mm（オプションあり）
• 押圧力（有効ストローク）：150 kN
• 押圧力（送り）：6.5 kN
• 引抜力（戻り）：6.2 kN
• 力発生方式：油空圧シリンダー
• 動作圧力：6 bar
• 位置決め穴：Ø 25 H7
• ワーク固定：着脱可能なクランプ部
• 偏心防止ガイド：柱ガイド
• 接続ホース：1/2''
• 二ハンド安全制御 ZS08：オプション
• 二ハンド安全制御 SpiceFlex：オプション
• 標準色：RAL 7035
• 重量：420 kg
