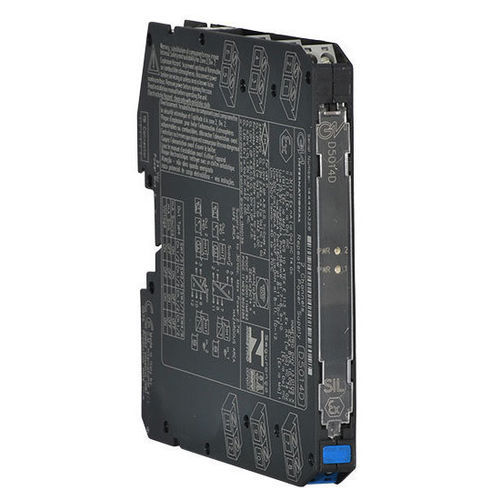

通信反復ディスプレイ D5014D

インターフェイス電流ATEX

I.S. SIL3 2/4線式HART®トランスミッタ電源リピータ電源D5014モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。危険区域にある従来の2線式4-20mA、アクティブまたはパッシブトランスミッタに通電するための完全フローティングDC電源を提供し、安全区域の負荷を駆動するためにフローティング回路で電流を繰り返します。このモジュールは出力電流の二重化をサポートし、HART®デバイス用の双方向通信信号を可能にします。SIL 3 / SC 3ゾーン0/Div.1から入力ゾーン2/Div.に設置完全に独立した22チャンネル4-20 mAアクティブ-パッシブ入力、ソース-シンク出力出力電流の二重化が可能HART®互換入出力短絡防止DIPスイッチによるフィールドプログラマビリティ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネルステータス：ACTIVET技術データ電源電圧公称24 Vdc（18～30Vdc）、逆極性保護消費電流90 mA @ 24 Vdc、20 mA出力（代表値）許容損失1.35 W @ 24 Vdc、20 mA出力（代表値）。入力タイプ4～20 mA（個別電源入力、電圧降下≤0.5 V）または4～20 mA（2線Tx電流制限≈25 mA）、読み取り範囲0～24 mA.トランスミッタ・ライン電圧15.0 V（標準）、最小14.5 V、@20 mA.出力タイプ4～20 mA、最大550 Ω負荷時、ソース・モード。ソース・モードで550Ω負荷（標準12Vコンプライアンス）；V最小8V@0Ω負荷V最大30Vシンク・モードで電流制限。シンク・モードでは30 V、電流制限≈25 mAまたは内部250 Ωシャントで1～5 V。出力電流の二重化が可能（D5014D）。応答時間5ms（0～100%ステップ変化）。試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V。環境条件動作温度制限-40～+70 °C.保管温度制限-45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 25.9 V、Io = 92 mA、Po = 594 mW。端子8-11、10-12でUo = 1.1 V、Io = 56 mA、Po = 16 mW。端子8-11、10-12でUi = 30 V、Ii = 128 mA、Ci = 0 nF、Li = 0 nH。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, パワー・バスあり/なし、またはカスタムTerm.重量約155 g極性プラグイン・ディスコネクト・スクリュー端子台による接続で、最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mmチャンネル数：2認証：ATEX、IECEx、UL、FM、INMETRO、CCC、CCOE、EAC、Maritime、Metrological、SIL（詳細については、ドキュメントを参照してください）製品ライフサイクルポリシー：ACTIVER Relatedシリーズ：D5000特性/技術仕様：2/4線式HART®トランスミッタ用リピータ電源SIL 3認証2完全独立チャンネル入力：4-20mA、アクティブ/パッシブ出力：4-20mA、ソース/シンク、出力電流複製高精度と直線性3ポート絶縁DINレール取付動作温度：-40～+70°CD寸法：5 x 123 x 120 mm： 12.5 x 123 x 120 mm重量：約155 gHART®互換短絡防止DIPスイッチによる現場プログラマビリティ
