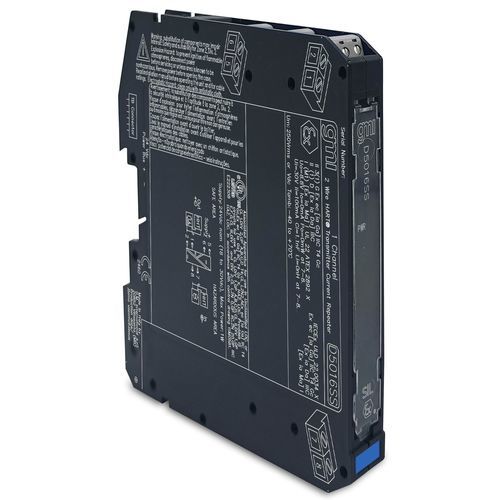

SIL 3反復ディスプレイ D5016SS

通信インターフェイス電流

電流リピータD5016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置24-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル供給電圧公称24 Vdc (18～30 Vdc)、逆極性保護消費電流33 mA @ 24 Vdc、20 mA出力、標準消費電力0.90 W @ 24 Vdc、250 Ω負荷で20 mA出力、シンク・モデル用24 Vdc出力供給、typical.InputType4～20 mA（別電源入力、電圧降下≤ 7 V）、読み取り範囲0～22 mA.HARTインピーダンス225 Ω、typical.OutputType4～20 mA。負荷範囲0～500Ω（従来型Tx入力の場合）公称250Ω（160～500Ω）（スマートTx入力の場合）電流制限24mA（負荷450Ωまで）≦最大電流≦26mA応答時間20ms（10～90％のステップ変化）性能Ref.試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度温度限界 -40～+70 °C。安全性説明機器関連機器および非スパーキング電気機器安全パラメーター端子7-8、9-10でUo = 8.8 V、Io = 0 mA、Po = 0 mW端子7-8、9-10でUi = 30 V、Ii = 100 mA、Ci = 1.1 nF、Li = 0 nH端子7-8、9-10でMountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：ACTIVEChannels：1技術仕様/特長：SIL 3 / SC 3認証ゾーン0/Div.1からの入力ゾーン2/Div.への設置24-20 mAソース・シンク出力HART®互換高精度3ポート絶縁：入力/出力/供給高密度：1ユニットあたり2チャネル電圧：公称24 Vdc（18～30 Vdc）消費電流：33 mA @ 24 Vdc（18～30 Vdc）：33 mA @ 24 Vdc、20 mA出力消費電力：90 W @ 24 Vdc、20 mA出力： 0.90 W @ 24 Vdc、20 mA出力、250 Ω負荷時入力タイプ：4～20 mA、電圧降下≦7 VHARTインピーダンス：225 Ω出力タイプ：4～20 mAASink出力電圧：250 Ω負荷で20 mA出力時、90 W @ 24 Vdc：4～20 mAシンク出力電圧範囲： 2～30 V負荷範囲： 0～500 Ω電流制限0～500Ω電流制限：24mA（450Ω負荷まで）≦最大電流≦26m応答時間：20ms（10～90％ステップ変化）校正精度：≦±20μA直線性精度：≦±20μATemp.影響: ≤ ± 2 μA/°CTest Voltage: I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOperating temperature: -40 to +70 °CStorage temperature: -45 to +80 °CEquipment：関連機器および非スパーキング電気機器取付：DINレール35 mm、パワーバス付き/なし、またはカスタム仕様。重量：約115g接続：最大2.5 mm² (13 AWG)までの極性プラグイン・ディスコネクト・スクリュー端子台による寸法：幅12.5 mm、奥行き123 mm、高さ120 mm
