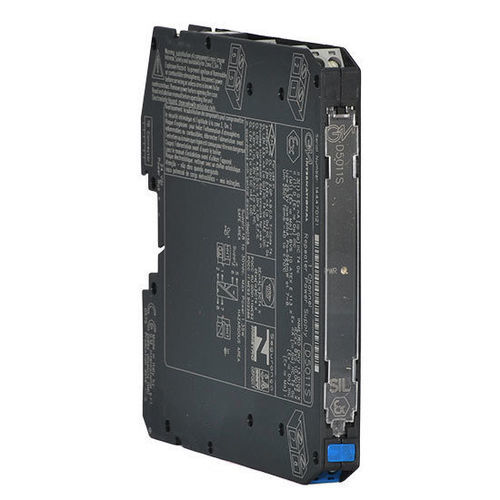

通信反復ディスプレイ D5011S

インターフェイス電流ATEX

I.S. SIL3 2線式HART®トランスミッタ電源リピータ電源D5011モジュールは、高リスク産業向け安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。危険区域にある従来の2線式4-20mAトランスミッターに通電するための完全フローティングDC電源を提供し、安全区域の負荷を駆動するためにフローティング回路で電流を繰り返します。この回路は、HART®デバイス用の双方向通信信号を可能にします。SIL 3 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置24～20 mAパッシブ入力、ソース出力HART®互換入出力短絡防止高精度3ポート絶縁、入力/出力/供給電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流45 mA @ 24 Vdc、20 mA出力、標準。許容損失0.675 W @ 24 Vdc、20 mA出力時、標準.入力タイプ4～20 mA（2線Tx電流制限≈25 mA）、読み取り範囲0～24 mA.トランスミッタ・ライン電圧15.0 V標準、最小14.5 V、@ 20 mA.出力タイプ4～20 mA、最大550 Ω負荷時、ソース・モード。応答時間5ms（0～100%ステップ変化）性能参照。試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.絶縁試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V。環境条件動作温度範囲 -40～+70 °C.保管温度範囲 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 25.9 V、Io = 92 mA、Po = 594 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.重量約125 g極性プラグイン・ディスコネクト・スクリュー端子台による接続で、最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：アクティブチャネル：1製品ライフサイクルポリシー：EN認証：ATEX、EMC、Ex（中国、インド、日本、ユーラシア共同体、UAE、北米、ブラジル）、IECEx、海上（KR、DNV-GL、NK）、計量（ベラルーシ、カザフスタン、ロシア）、SIL（TUV SUD）適合宣言：EU、G3準拠、IECExデータシート、取扱説明書、安全マニュアル、制御図面多言語対応（EN、RU、DE、FR、ES、IT、CN、JA、PT）図面：2Dおよび3D対応関連製品：D5011D付属品：JDFT049, OPT5096シリーズ：D5000カテゴリ本質安全防爆アイソレータ > アナログ入力ブランド：G.M. International S.p.A.商品名: D5011Sウェブサイト：仕様概要：電源電圧：公称24 Vdc（18～30 Vdc）消費電流：45 mA @ 24 Vdc（18～30 Vdc）消費電流：45 mA @ 24 Vdc（18～30 Vdc）仕様概要：電源電圧：公称24 Vdc（18～30 Vdc）消費電流：45 mA @ 24 Vdc（18～30 Vdc45 mA @ 24 Vdc、20 mA出力消費電力： 0.675 W @ 24 Vdc、20 mA出力時入力：4～20mA（2線Tx）、読み取り範囲0～24mA出力：4～20mA、最大。550Ω負荷応答時間：5ms校正精度：≦±0.1 % FSRL直線性精度：≦±0.05 % FSRO動作温度：-40～+70°CD寸法：5 x 123 x 120 mm 12.5 x 123 x 120 mm重量：約125 g
