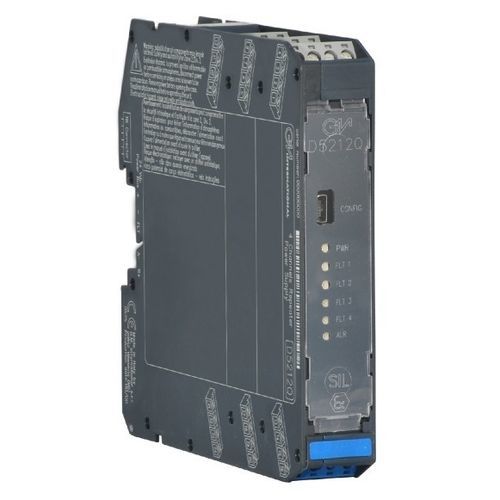

危険な場所用反復ディスプレイ D5212Q

RS-485インターフェイス電流

リピータ電源D5212モジュールは、高リスク産業の安全関連システムでSIL 2レベルが要求されるアプリケーションに適した高信頼性アナログ入力インターフェースです。危険区域に設置された従来の2線式0/4-20mA、アクティブまたはパッシブのトランスミッタに通電するための完全フローティングDC電源を提供し、安全区域の負荷を駆動するためにフローティング回路で電流を繰り返します。このモジュールは、入出力多重化、スケーリング、複製、反転、入力精巧化（加算、減算、低/高選択）を実現するために完全に構成可能です。追加のアラーム接点は、ヒステリシスと遅延を含むプログラム可能な入力トリップポイントで（非）アクティブにすることができます。SIL 2 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.1への設置。20/4-20mAアクティブ・パッシブ入力、ソース出力重複/反転/スケーリング出力入力操作（和、差、最大、最小）が可能入出力短絡防止範囲外故障検出ユーザー設定可能なトリップ・ポイントを持つアラーム出力モニタ＆コンフィギュレーション用Modbus RTU RS-485完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり4チャネル技術仕様:供給：公称24 Vdc（21.5～30Vdc）、逆極性保護。消費電流： 200 mA @ 24 Vdc、20 mA in/out、標準。許容損失：2.75 W @ 24 Vdc、20 mA in/out、typical.Input：入力：0/4～20mA（2線式Tx電流制限≈25mA）または個別電源入力（チャンネル1および2のみ）。トランスミッタライン電圧：標準14.5V、最小14.0V、@20mA。積分時間：500ms：0/4～20mA、最大。300 Ω負荷ソース・モード、電流制限≈25 mA。応答時間：100ms（10～90%ステップ変化）：トリップポイント範囲：入力センサーの定格範囲内。ON-OFF遅延時間：0～1000秒、100msステップ。ヒステリシス：入力センサの定格範囲内。出力: 無電圧SPST photoMOS: 100 mA, 60 Vdc (≤ 1 V電圧降下).Modbusインターフェース：Modbus RTU RS-485 最大57.6 kbps、モニター/設定/制御用：入力性能: Ref.条件：24V電源、250Ω負荷、23±1℃周囲温度。校正精度：≦± 0.05 % FSR。直線性精度：≦±0.05 % FSR。アナログ出力性能：アナログ出力性能: Ref.条件：24V電源、250Ω負荷、周囲温度23±1℃。校正精度：≤ ± 0.05 % FSR。直線性精度：≤ ± 0.05 % FSR。温度影響：1 °Cの変化に対して出力FSRの± 0.005 %以下：試験電圧： I.S. In/Out 1.5 kV; I.S. In/Supply 1.5 kV; Out/Supply 500 V; I.S. In/Alarm 1.5 kV; Supply/Alarm 500 V; Out/Alarm 500 V.Safety description：装置：関連機器およびノンスパーキング電気機器。安全パラメータ：端子 13-14、15-16、17-18、19-20 において、Uo = 24.1 V、Io = 86 mA、Po = 516 mW。端子21-22, 23-24でUo = 1.1 V, Io = 56 mA, Po = 16 mW。端子21-22、23-24でUi = 30 V。端子21-22、23-24でIi = 128 mA。端子21-22、23-24でCi = 2.1 nF、Li = 0 nH。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.取り付け：取り付け：DINレール35 mm、パワーバス付き、またはパワーバスなし、またはカスタムTerm.ボード。重量：約120g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm。
