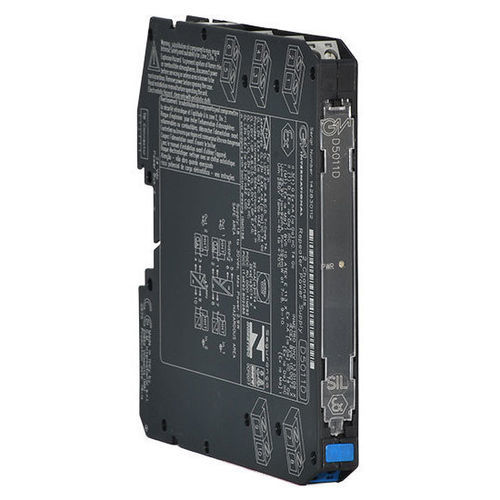

通信反復ディスプレイ D5011D

インターフェイス電流絶縁

リピータ電源D5011モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。危険区域に設置された従来の2線式4-20mAトランスミッタに通電するための完全フローティングDC電源を提供し、安全区域の負荷を駆動するためにフローティング回路で電流を繰り返します。SIL 3 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.への設置24-20 mAパッシブ入力、ソース出力HART®互換入出力短絡防止高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル技術仕様：供給：電圧：公称24 Vdc（18～30Vdc）、逆極性保護；消費電流：90 mA @ 24 Vdc、20 mA出力、標準；許容損失：35 W @ 24 Vdc、20 mA出力、標準；消費電力：35 W @ 24 Vdc、24 mA出力、20 mA出力、標準 1.35 W @ 24 Vdc、20 mA出力、typical.Input：入力：タイプ入力：タイプ：4～20 mA（2ワイヤTx電流制限≈25 mA）、読み取り範囲0～24 mA；トランスミッタライン電圧：20 mA時、標準15.0 V、最小14.5 V：出力：タイプ：出力：タイプ：4～20mA、最大550Ω負荷時。出力：タイプ：4～20mA、ソース・モード時最大550Ω負荷（標準12V準拠）；応答時間：5ms（0～100％ステップ変化）：性能： 参照。性能：参考値：性能：基準条件：24V電源、250Ω負荷、23±1℃周囲温度；校正精度：≦±0.1％FSR；直線性精度：≦±0.05％FSR；温度影響：1℃変化に対してゼロ／スパン上で≦±0.01％FSR；絶縁：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件：動作温度：-40～+70 °C; 保管温度：-45～+80 °C.Safety description：装置：関連機器および非スパーキング電気機器; 安全パラメータ：安全パラメータ：端子7-8、9-10でUo = 25.9 V、Io = 92 mA、Po = 594 mW。Um = 250 Vrms または Vdc, -40 °C ≤ Ta ≤ 70 °C.Mounting：タイプ：取り付け：タイプ：DINレール35mm、パワーバス付き、またはパワーバスなし、またはカスタム端子付き。重量：約140 g; 接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応; 寸法：幅12.5 mm、奥行き12.5 mm：寸法：幅12.5 mm、奥行き123 mm、高さ120 mm：アクティブ
