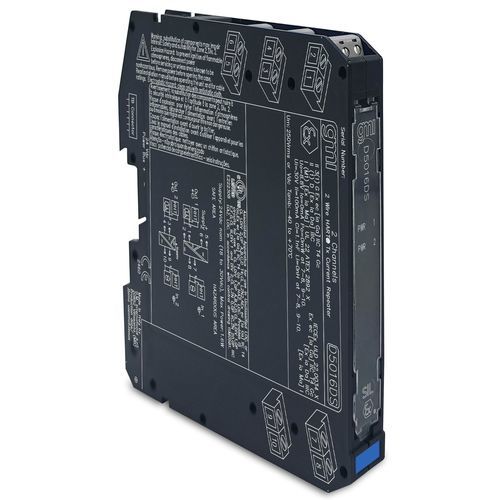

SIL 3反復ディスプレイ D5016DS

通信インターフェイス電流

電流リピータD5016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.1への設置。24～20mAソース・シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術データ電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流57 mA @ 24 Vdc、20 mA出力、標準消費電力1.50 W @ 24 Vdc、250 Ω負荷で20 mA出力、シンク・モデル用24 Vdc出力供給、typical.InputType4～20 mA（別電源入力、電圧降下≤ 7 V）、読み取り範囲0～22 mA.HARTインピーダンス225 Ω、typical.OutputType4～20 mA。負荷範囲0～500Ω（従来型Tx入力の場合）公称250Ω（160～500Ω）（スマートTx入力の場合）電流制限24mA（負荷450Ωまで）≦最大電流≦26mA応答時間20ms（10～90％のステップ変化）性能Ref.試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度温度限界 -40～+70 °C。安全性説明機器関連機器および非スパーキング電気機器安全パラメーター端子7-8、9-10でUo = 8.8 V、Io = 0 mA、Po = 0 mW端子7-8、9-10でUi = 30 V、Ii = 100 mA、Ci = 1.1 nF、Li = 0 nH端子7-8、9-10でMountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続寸法幅12.5 mm、奥行き123 mm、高さ120 mmステータス：ACTIVEChannels：2CertificationsATEX：UL ATEX D5016シリーズ英語証明書（ヨーロッパ、UL 22 ATEX 2892X、UL、2022-12-19）Ex：中国向けD5000 CCC証明書（中国、2020322316000978、NEPSI、2025-06-23）Ex：D5000シリーズのEAC Ex証明書（ユーラシア共同体、ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex:UL-cULのD5016ディビジョンとゾーン（北米、E222308-20221220, UL, 2022-12-28)IECEx:ULのIECEx D5016シリーズ英語証明書（国際、IECEx ULD 22.0034X、UL、2022-12-19)SIL: TUV IT 25 SIL 0609 A SIL Certificate Summary (International, TUV IT 25 SIL 0609 A, TUV_SUD、2025-07-29)適合宣言EU適合宣言D5016適合宣言G3適合宣言特性/技術仕様製品：D5016DタイプI.S. SIL3 2線式アクティブHART® Tx電流リピータチャンネル: 2入力：4-20mA、HART互換出力：4-20mA、ソース-シンク取り付け：DINレール35 mm絶縁：3ポート(入力/出力/供給)動作温度: -40～+70 °CD寸法： 12.5 x 123 x 120 mm重量: ~115 gステータス：アクティブ
