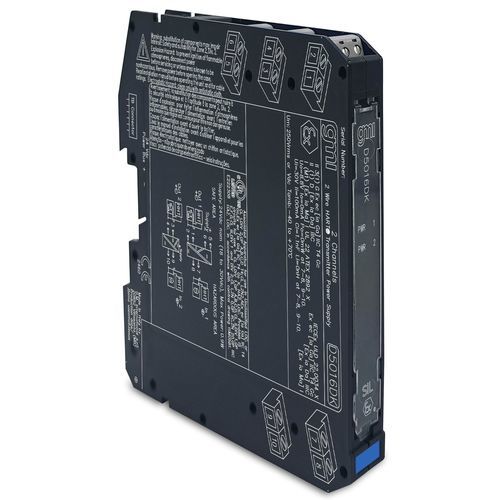

SIL 3反復ディスプレイ D5016DK

電流通信インターフェイス

電流リピータD5016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.への設置24-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネルステータス：ACTIV製品ライフサイクルポリシー：ENチャンネル: 2技術データ電源電圧公称24 Vdc（18～30Vdc）、逆極性保護消費電流31 mA @ 24 Vdc、20 mA出力時、標準消費電力1.80 W @ 24 Vdc、20 mA出力時、250 Ω負荷、シンク・モデル用24 Vdc出力供給、標準入力タイプ4～20 mA（個別電源入力、電圧降下≤ 7 V）、読み取り範囲0～22 mA。HART インピーダンス225 Ω（代表値）出力タイプ4～20 mAシンク出力電圧範囲2～30 V負荷範囲0～500 Ω（従来型Tx入力の場合）公称250 Ω（160～500 Ω）（スマートTx入力の場合）電流制限24 mA（450 Ω負荷まで）≦最大電流≦26 mA応答時間20 ms（10～90％のステップ変化）性能Ref.試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度温度限界 -40～+70 °C。安全性パラメーターUo = 8.8 V、Io = 0 mA、端子7-8、9-10でPo = 0 mW Ui = 30 V、Ii = 100 mA、端子7-8、9-10でCi = 1.1 nF、Li = 0 nH取り付けタイプDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.重量約135g接続極性プラグイン式ディスコネクトねじ端子台で、最大2.5 mm² (13 AWG)までの終端に対応寸法幅12.5 mm、奥行き123 mm、高さ120 mm。認証ATEX：UL ATEX D5016シリーズ英語認証（ヨーロッパ、UL 22 ATEX 2892X、UL、2022-12-19）Ex：中国向けD5000 CCC認証（中国、2020322316000978、NEPSI、2025-06-23）Ex：D5000シリーズのEAC Ex認証（ユーラシア共同体、ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex:UL-cULのD5016ディビジョンとゾーン（北米、E222308-20221220, UL, 2022-12-28)IECEx:ULのIECEx D5016シリーズ英語証明書（国際、IECEx ULD 22.0034X、UL、2022-12-19)SIL: TUV IT 25 SIL 0609 A SIL Certificate Summary (International, TUV IT 25 SIL 0609 A, TUV_SUD、2025-07-29)適合宣言EU適合宣言D5016適合宣言G3適合宣言特性/技術仕様モデル：D5016DKチャンネル: 2入力：4-20mA、HART対応出力：4-20mA、ソース-シンク4-20mA、ソース-シンク絶縁：3ポート（入力/出力/供給）取り付け：DINレール35 mm動作温度: -40～+70 °CD寸法： 12.5 x 123 x 120 mm重量：約135 g認証：ATEX、IECEx、SIL3、UL、CCC、EAC
