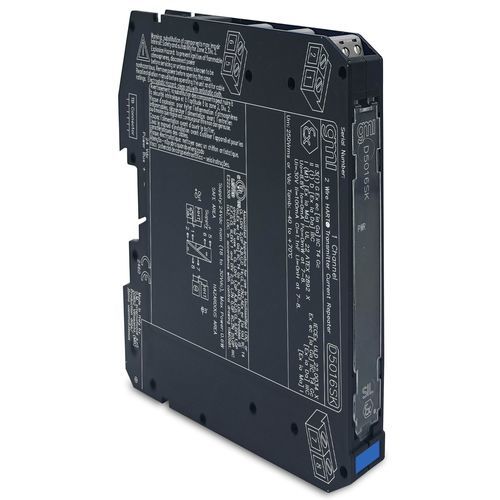

SIL 3反復ディスプレイ D5016SK

通信インターフェイス電流

電流リピータD5016モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ入力インターフェースです。フローティング回路で2線式アクティブ4-20mA電流信号入力を繰り返し、セーフエリア負荷を駆動します。SIL 3 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.への設置24-20 mAソース-シンク出力HART®互換高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル技術仕様：供給：公称24 Vdc（18～30Vdc）、逆極性保護消費電流：20 mA @ 24 Vdc、20 mA出力、典型的な消費電力：00 W @ 24 Vdc、20 mA出力、典型的な消費電力：00 W @ 24 Vdc、20 mA出力、典型的な消費電力：00 W 1.負荷250Ω、シンク・モデル用24Vdc出力供給で20mA出力時、DC24Vで00W（代表値）入力タイプ：4～20mA（別個に電源供給：4～20mA（別電源入力、電圧降下≦7V）、読み取り範囲0～22mAHARTインピーダンス：225Ω、代表値出力タイプ：4～20mAシンク出力電圧：250Ω負荷で20mA出力、シンクモデル用24Vdc出力供給時、DC24Vで00W、代表値4～20 mAシンク出力電圧範囲： 2～30 V負荷範囲： 0～500 Ω、従来型入力の場合：0～500Ω（従来型Tx入力の場合）公称250Ω（160～500Ω）（スマートTx入力の場合）電流制限：24mA（450Ω負荷まで）≦最大電流≦26m応答時間：20ms（10～90％ステップ変化）基準条件：24V電源、250Ω負荷、周囲温度23±1℃校正精度：±20μA直線性精度：±20μA温度影響：±2μA/℃絶縁試験電圧：I.I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VO動作温度: -40～+70 °C保管温度: -45～+80 °CE機器：関連機器および非スパーキング電気機器安全パラメーター：端子7-8、9-10でUo = 8.8 V、Io = 0 mA、Po = 0 mW、端子7-8、9-10でUi = 30 V、Ii = 100 mA、Ci = 1.1 nF、Li = 0 nH取り付け：DINレール35mm、パワーバス付き、またはパワーバスなし、またはカスタム端子付き。重量：約115g接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅12.5mm、奥行き123mm、高さ120mmチャンネル数：11ステータスアクティブ
