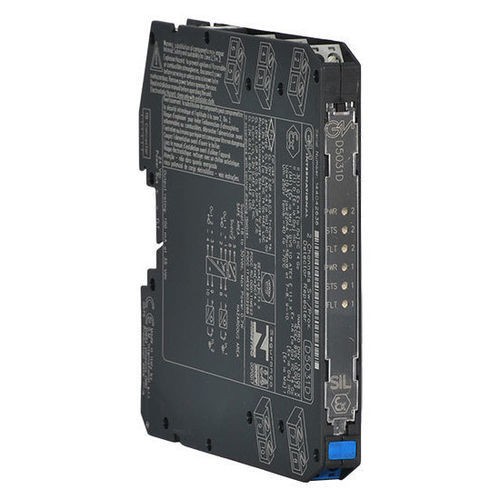

電流反復ディスプレイ D5031D

ATEXSIL 3

スイッチ/近接検出器リピータD5031は、ハイリスク産業向けの安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。危険エリアに設置されたスイッチまたは近接ディテクタ用に構成することができ、安全エリアに設置されたオープンコレクタトランジスタに入力状態をリピートします。選択可能な故障検出回路は、近接センサーまたは終端抵抗を備えたスイッチに使用できます。ダブル・チャンネル・モデルでは、2番目の出力は、2番目の入力を繰り返すか、1番目の入力を複製するか、または1番目の入力フォルトを報告するように構成できます。必要に応じて、出力を反転させることもできます。SIL 3 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置22の完全独立チャンネル高周波トランジスタ出力フィールド・オープンおよびショート回路検出DIPスイッチによるフィールド・プログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル技術仕様：電源：電圧：公称24 Vdc（18～30 Vdc）、逆極性保護。消費電流：22 mA @ 24 Vdc、短絡入力およびトランジスタ・クローズ時、代表値： 0.入力:入力スイッチング電流レベル：入力:入力スイッチング電流レベル:オン≥2.1 mA、オフ≤1.2 mA.故障電流レベル:オープン故障≤0.2 mA、ショート故障≥6.8 mA入力等価ソース:8 V 1 kΩ標準(8 V無負荷、8 mAショート).出力:タイプ：出力：タイプ：電圧フリーSPST光結合オープン・コレクタ・トランジスタ：100mA@35Vdc（≤1.5V電圧降下）.漏れ電流：≤50μA@35Vdc.応答時間：≤100μs.周波数応答：5 kHzのmax.Isolation: テスト電圧: I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out /Out 500 V.環境条件: 実用温度: -40 から +70 °C.Storage の温度: -45 から +80 °C.Safety の記述: 装置：安全パラメータ：関連機器およびノンスパーキング電気機器：安全パラメータ：端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.Mounting:Type：タイプ：DINレール35mm、パワー・バス付き、またはパワー・バスなし。重量：約130 g。接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応：寸法：幅12.5 mm、奥行き123 mm、高さ120 mm。認証：ATEX、IECEx、FM、UL、EAC、INMETRO、Maritime、SIL3、その他（詳細はドキュメントを参照）。
