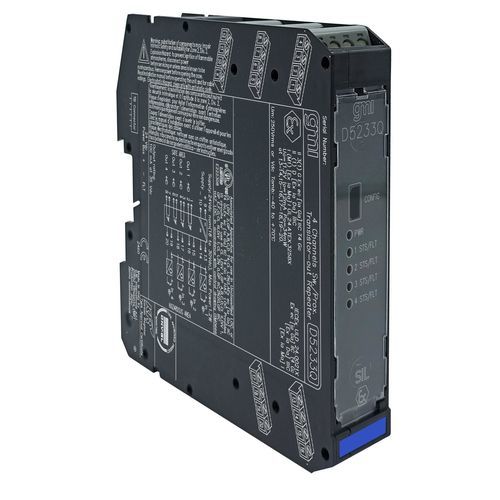

電流反復ディスプレイ D5233Q

ATEXSIL 2

スイッチ/近接検出器リピータD5233は、ハイリスク産業向けの安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。危険エリアに設置されたスイッチまたは近接ディテクタ用に構成することができ、安全エリアに設置されたオープンコレクタトランジスタに入力状態をリピートします。選択可能な故障検出回路は、近接センサまたは終端抵抗を備えたスイッチに使用できます。SIL 2 / SC 3（申請中）ゾーン0/Div.1からの入力ゾーン2/Div.2への設置高周波トランジスタ出力フィールドオープンおよびショート回路検出入力反転可能重複可能3ポート絶縁、入力/出力/供給高密度、1ユニットあたり4チャンネル技術仕様：供給：公称24Vdc（18～30Vdc）、逆極性保護。消費電流： 45 mA @ 24 Vdc45 mA @ 24 Vdc、短絡入力および出力クローズ時、代表値。消費電力：1W @ 24 Vdc 1.1 W @ 24 Vdc、短絡入力および出力クローズ時、標準値、出力接点損失を除く：入力：NAMUR規格による電圧源。入力等価ソース：7.5 V/1 kΩ（代表値）（7.5 V無負荷、7.5 mA短絡）。入力スイッチング電流レベル：ON≥2.1 mA、OFF≤1.2 mA。フォルトなし：入力電流≥0.35 mA、入力抵抗≥360 Ω。オープン・フォールト：入力電流≦0.05 mA。ショート・フォールト：入力抵抗≤100 Ω.Output：電圧フリーSPST光結合オープン・コレクタ・トランジスタ。オープンコレクタ/ドレイン定格：100mA@35V（≤1.5V電圧降下）。漏れ電流： ≤ 50 µA @ 35 V。応答時間：最大1.5 ms。周波数応答：1 kHz、最大。絶縁：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; Out/Supply 500 V; Out/Out 500 V.環境条件：動作温度：-40～+70 °C。保管温度: -45 から +80 °C.Safety 記述：装置：関連機器およびノンスパーキング電気機器.端子 13-14、15-16、17-18、19-20 において、Uo = 11.2 V、Io = 12 mA、Po = 34 mW。Um = 250 Vrms または Vdc、-40 °C ≤ Ta ≤ 70 °C：取り付け：DINレール35 mm、電源バス付きまたは電源バスなし、またはカスタム端子。ボード。重量：約175 g。接続：最大2.5 mm² (13 AWG)までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台。寸法幅22.5 mm、奥行き123 mm、高さ120 mm。認証：ATEX：UL ATEX D5232、D5233シリーズ英文証明書（ヨーロッパ、UL 24 ATEX 3258X、UL、2024-11-08）Ex：UL-cUL D5232、D5233ディビジョンおよびゾーン（北米、UL-US-2438735-0、UL、2024-11-14）IECEx：UL IECEx D5232、D5233シリーズ英文証明書（国際、IECEx ULD 24.0021X、UL、2024-11-08）海事：KR海事証明書D5000シリーズ（国際、MIL20769-EL002、KR、2024-06-26）海事：DNV Maritime Certificate TAA00001U0 for D5000 series (International, TAA00001U0, DNV-GL, 2024-04-02)適合宣言:EU Declaration of Conformity for D5232, D5233Declaration of Conformity G3適合宣言
