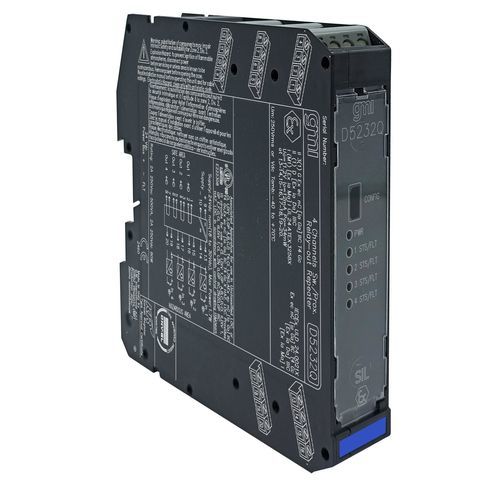

電流反復ディスプレイ D5232Q

ATEXSIL 2

I.S.S.SIL2スイッチ/近接リレー出力リピータスイッチ/近接検出器リピータD5232は、高リスク産業用の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。このユニットは、危険領域にあるスイッチまたは近接検出器用に構成することができ、安全領域にあるリレー接点に入力状態を繰り返し出力します。選択可能な故障検出回路は、近接センサまたは終端抵抗を備えたスイッチに使用できます。SIL 2 / SC 3（申請中）ゾーン0/Div.1からの入力ゾーン2/Div.2への設置高出力電流フィールド・オープンおよびショート回路検出入力反転可能重複可能3ポート絶縁、入力/出力/供給高密度、1ユニットあたり4チャンネル技術仕様：電源：電圧：公称24 Vdc（18～30 Vdc）、逆極性保護：消費電流：75 mA @ 24 Vdc、短絡入力および出力クローズ時、typical.Power Dissipation： 1.消費電力：8 W @ 24 Vdc、短絡入力および出力クローズ時、代表値、出力接点の損失を除く：入力：タイプ：NAMUR規格による電圧源。入力等価源：7.5 V/1 kΩ（代表値）（無負荷時7.5 V、短絡時7.5 mA）入力スイッチング電流レベル：オン≥2.1 mA、オフ≤1.2 mA.故障なし：入力電流≥0.35 mAおよび入力抵抗≥360 Ω.オープン故障：入力電流≤0.05 mA.ショート故障：入力抵抗≤100 Ω.出力：タイプ：電圧自由な SPST のリレー contact.Contact 材料：接点材質：AgNi90/10.接点定格：2 A 250 Vac 500 VA、2 A 250 Vdc 80 W（抵抗負荷）.機械的/電気的寿命：15 * 10⁶ / 10 * 10⁴動作、代表値.入出力遅延：20 ms、最大.周波数応答：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; Out/Supply 500 V; Out/Out 500 V.環境条件：動作温度：-40～+70 °C.保存温度：-45～+80 °C.安全説明：機器：安全パラメータ：関連機器および非スパーキング電気機器：安全パラメータ：端子13-14、15-16、17-18、19-20でUo = 11.2 V、Io = 12 mA、Po = 34 mW。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C. Mounting:タイプ：重量：約175 g。接続：極性プラグイン式ディスコネクト・ネジ端子台により、最大2.5 mm²（13 AWG）までの終端に対応：寸法：幅22.5 mm、奥行き123 mm、高さ120 mm：認証：ATEX：UL ATEX D5232、D5233シリーズ英語認証（ヨーロッパ、UL 24 ATEX 3258X、UL、2024-11-08）Ex：UL-cUL D5232、D5233ディビジョンおよびゾーン（北米、UL-US-2438735-0、UL、2024-11-14）IECEx：UL IECEx D5232、D5233シリーズ英語認証（国際、IECEx ULD 24.0021X、UL、2024-11-08）海事：KR海事証明書D5000シリーズ（国際、MIL20769-EL002、KR、2024-06-26）海事：DNV Maritime Certificate TAA00001U0 for D5000 series (International, TAA00001U0, DNV-GL, 2024-04-02)適合宣言:EU Declaration of Conformity for D5232, D5233Declaration of Conformity G3適合宣言
