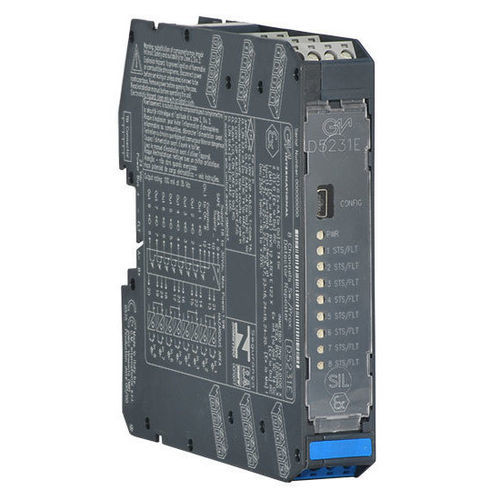

D5231Eスイッチ/近接センサリピータは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。このユニットは、危険区域にあるスイッチまたは近接センサー用に構成でき、安全区域のソリッドステートリレー接点に入力状態を繰り返します。選択可能な故障検出回路は、終端抵抗を備えた近接センサーまたはスイッチで使用できます。このモジュールは、入力/出力の多重化、複製、反転、および入力論理処理（AND、OR）を実現するために完全に構成可能です。各出力は、任意の入力サブセットの累積故障を報告するように構成することもできます。構成および診断パラメータはプログラム可能で、Modbusを介して監視/設定することもできます。 - SIL2/SC3 - ゾーン0/Div. 1からの入力 - ゾーン2/Div. 2への設置 - 開放および短絡の検出 - 入力多重化/複製/反転/操作が可能 - Modbus RTU RS-485による監視と構成 - 完全にプログラム可能な動作パラメータ - ポート分離、入力/出力/電源 - 高密度、ユニットあたり複数のチャネル 技術仕様: - 電源: 定格24 Vdc（18〜30 Vdc）、逆極性保護。電流消費量: 24 Vdcで84 mA（短絡入力および出力閉、典型的）。電力損失: 24 Vdcで2.1 W（短絡入力および出力閉、典型的）。 - 入力: IEC 60947-5-6に準拠したNAMUR標準。スイッチング電流レベル: ON ≥ 2.1 mA、OFF ≤ 1.2 mA。開放故障: 電流 ≤ 0.05 mA。短絡故障: 抵抗 ≤ 100 Ω。故障なし: 電流 ≥ 0.35 mA、抵抗 ≥ 360 Ω。入力等価源: 8 V 1 kΩ典型（8 V無負荷、8 mA短絡）。 - 出力: 電圧フリーSPSTオプトカップルドオープンコレクタトランジスタ（ソリッドステートリレー、フォトMOS）。オープンコレクタ/ドレイン定格: 35 Vで100 mA（電圧降下 ≤ 1.0 V）。漏れ電流: 35 Vで ≤ 10 µA。応答時間: 2 ms。周波数応答: 最大500 Hz。 - Modbusインターフェース: Modbus RTU RS-485、監視/構成/制御用に最大115.2 kbps。 - 分離: 試験電圧: IS入力/出力1.5 kV; IS入力/電源1.5 kV; 出力/電源500 V。 - 環境条件: 動作温度: -40〜+70 °C。保管温度: -45〜+80 °C。 - 安全説明: 関連機器および防爆電気機器。安全パラメータ: 端子11.2-12、34-21、13-21、14-22、15-22、16-23、17-23、18-24: Uo = 19 V、Io = 24 mA、Po = 20 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C。 - 取り付け: DINレール35 mm、電源バスありまたはなし、またはカスタム端子板。 - 重量: 約175 g。 - 接続: 極性プラグイン切断スクリュー端子ブロック、2.5 mm²（13 AWG）までの終端をサポート。 - 寸法: 幅22.5 mm、奥行き123 mm、高さ120 mm。 - チャネル: 8 - ステータス: アクティブ
