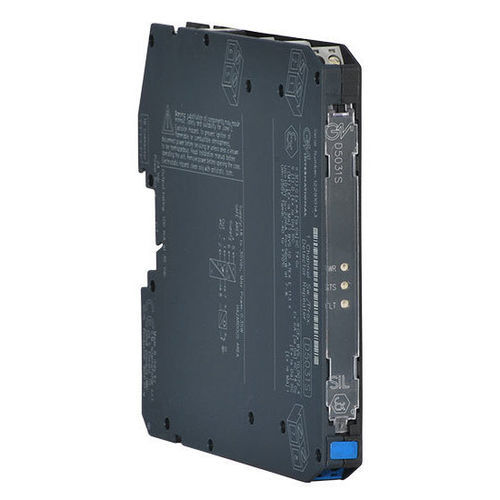

電流反復ディスプレイ D5031S

スイッチ/近接検出器リピータD5031は、ハイリスク産業向けの安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。危険エリアに設置されたスイッチまたは近接ディテクタ用に構成することができ、安全エリアに設置されたオープンコレクタトランジスタに入力状態をリピートします。選択可能な故障検出回路は、近接センサーまたは終端抵抗を備えたスイッチに使用できます。ダブル・チャンネル・モデルでは、2番目の出力は、2番目の入力を繰り返すか、1番目の入力を複製するか、または1番目の入力フォルトを報告するように構成できます。必要に応じて、出力を反転させることもできます。SIL 3 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置高周波トランジスタ出力フィールドオープンおよびショート回路検出DIPスイッチによるフィールドプログラマビリティ3ポート絶縁、入力/出力/供給技術データ供給電圧公称24 Vdc（18～30Vdc）、逆極性保護。消費電流12 mA @ 24 Vdc（短絡入力およびトランジスタ・クローズ時）、typical.消費電力0.30 W @ 24 Vdc（短絡入力およびトランジスタ・クローズ時）、typical.Input入力スイッチング電流レベルON≥2.1 mA、OFF≤1.2 mA.故障電流レベルオープンフォールト≤0.2 mA、ショートフォールト≥6.8 mA入力等価ソース8 V 1 kΩ（typical）（8 V無負荷、8 mAショート）。OutputTypeVoltage Free SPST optocoupled open-collector transistor.Open-collector/drain rating100 mA @ 35 Vdc (≤ 1.5 V voltage drop).Leakage current≤ 50 μA @ 35 Vdc.Response time≤ 100 μs.Frequency response5 kHz maximum.IsolationTest VoltageI.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.環境条件動作温度制限 -40～+70 °C.Storage 温度制限 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.MountingTypeDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.寸法幅12.5 mm、奥行き123 mm、高さ120 mm。主な特長／技術仕様チャンネル：1ステータスACTIV製品ライフサイクルポリシー：EN
