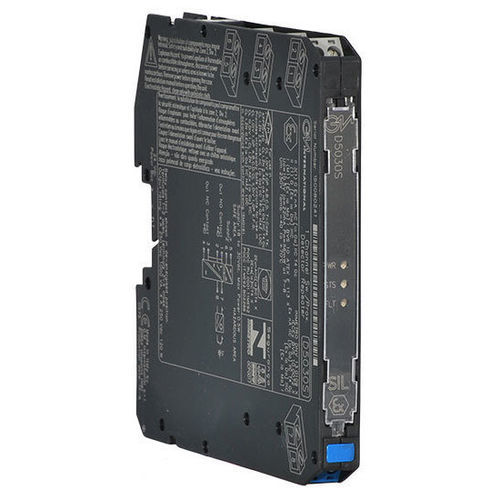

電流反復ディスプレイ D5030S

ATEXDINレール

I.S.S.SIL3スイッチ/近接リレー出力リピータスイッチ/近接ディテクタリピータD5030は、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適したモジュールです。このユニットは、危険領域にあるスイッチまたは近接検出器用に構成することができ、入力状態を安全領域にあるリレー接点に繰り返し出力します。選択可能な故障検出回路は、近接センサまたは終端抵抗を備えたスイッチに使用できます。ダブルチャネルモデルでは、2番目の出力は、2番目の入力を繰り返すか、1番目の入力を複製するか、または1番目の入力フォルトを報告するように構成できます。必要に応じて、出力を反転させることもできます。SIL 3 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置22の完全独立チャンネル高電圧/電流定格リレー出力フィールドオープンおよびショート回路検出DIPスイッチによるフィールドプログラマビリティ3ポート絶縁、入力/出力/供給技術仕様：供給：電圧：公称24 Vdc（18～30Vdc）、逆極性保護。電流消費：18 mA @ 24 Vdc、短絡入力およびリレー通電時、代表値。許容損失： 0.45 W @ 24 Vdc、短絡入力およびリレー通電時、代表値：入力：入力スイッチング電流レベル：オン≥2.1 mA、オフ≤1.2 mA。故障電流レベル：オープン故障≦0.2 mA、ショート故障≧6.8 mA。入力等価ソース：8 V 1 kΩ標準（8 V無負荷、8 mAショート）：タイプ：電圧フリーSPDTリレー接点。接点材質：Ag合金（カドミウムフリー）、金メッキ。接点定格：4 A 250 Vac 1000 VA、4 A 250 Vdc 120 W（抵抗負荷）。接点最小スイッチング電流：1 mA。DCおよびAC負荷遮断容量：取扱説明書参照。機械的/電気的寿命: 5 * 10⁶ / 3 * 10⁴動作、標準。動作/解除時間: 8 / 4 ms, 標準.周波数応答：最大10 Hzの絶縁：テスト電圧: I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/ I.S In 500 V; Out/Supply 2.5 kV; Out/Out 2.5 kV.環境条件：動作温度：-40～+70 °C。保管温度: -45 から +80 °C.Safety 記述：装置：関連機器およびノンスパーキング電気機器。安全パラメータ: Uo = 10.5 V、-45～+80端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 Vrms または Vdc, -40 °C ≤ Ta ≤ 70 °C.Mounting：タイプ：タイプ：DINレール35mm、パワーバス付き／なし。重量：約120g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法認証：ATEX、IECEx、UL、FM、DNV、TUV、NEPSI、PESO、CML、SGS、CCVE、KRなど、国際規格に準拠。
