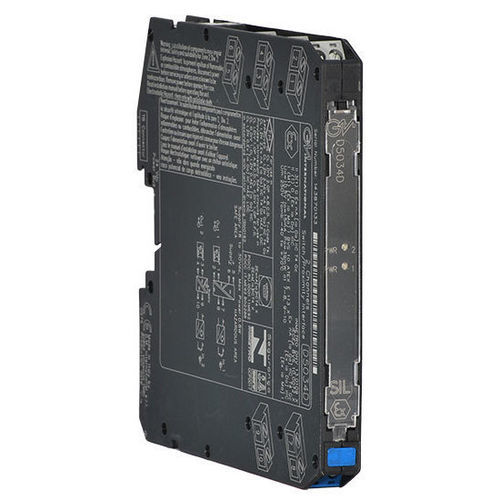

電流反復ディスプレイ D5034D

スイッチ/近接センサリピータ D5034D は、高リスク産業の安全関連システムで SIL 3 レベルを必要とするアプリケーションに適したモジュールです。このユニットは、危険区域にあるスイッチまたは近接センサーに接続でき、安全区域で入力電流を出力に繰り返します。NAMUR デバイスと互換性のある DCS/PLC デジタル入力カードは、モジュールを介して終端抵抗を備えた近接センサーまたはスイッチの状態/故障を透過モードで検出できます。 - SIL3/SC3 - ゾーン 0/Div. 1 からの入力 - ゾーン 2/Div. 2 での設置 - 完全に独立した 2 チャンネル - フィールド障害の PLC NAMUR DI へのミラーリング - 高精度 - ポートアイソレーション: 入力/出力/電源 - 高密度、ユニットあたりのチャンネル 技術仕様: 電源 - 電圧: 24 Vdc 名目 (18 から 30 Vdc)、逆極性保護。 - 電流消費量: 短絡入力で 24 Vdc で 30 mA、典型的。 - 電力損失: 短絡入力で 24 Vdc で 0.72 W、典型的。 入力 - 電流範囲: 0.1 mA から 8.0 mA。 - 入力等価ソース: 8 V 1 kΩ 典型 (8 V 無負荷、8 mA 短絡)。 出力 - タイプ: シンクモードで 0.1 から 8.0 mA、最大 V: 30 V、電流制限 ≈ 8 mA、入力電流レベルを繰り返します。 - 応答時間: 1 ms (0–100% ステップ変更)。 - 電力損失: 短絡入力で 24 Vdc で 0.4 W、典型的。 性能 - 参照条件: 24 V 供給、周囲温度 23 ± 1 °C。 - 校正精度: ≤ ±0.25% FSR。 - 線形性精度: ≤ ±0.25% FSR。 - 温度影響: FSR ≤ ±1% ゼロ/スパンあたり 0.03 °C 変化。 アイソレーション - 試験電圧: IS 入力/出力 2.5 kV; IS 入力/電源 2.5 kV; IS 入力/IS 入力 500 V; 出力/電源 500 V; 出力/出力 500 V。 環境条件 - 動作温度: -40 から +70 °C。 - 保管温度: -45 から +80 °C。 安全説明 - 関連機器: 関連機器および防爆電気機器。 - 安全パラメータ: Uo = 8 V, Io = 9 mA, Po = 10 mW 端子 10.5-15, 39-7。Um = 250 Vrms または Vdc, -40 °C ≤ Ta ≤ 70 °C。 取り付け - DIN レール 35 mm、電源バスありまたはなし、またはカスタム端子ボード。 - 重量: 約 140 g。 - 接続: 2.5 mm² (13 AWG) までの端子用の極性プラグイン切断ネジ端子ブロック。 - 寸法: 幅 12.5 mm、奥行き 123 mm、高さ 120 mm。 - チャンネル: 2 - ステータス: アクティブ
