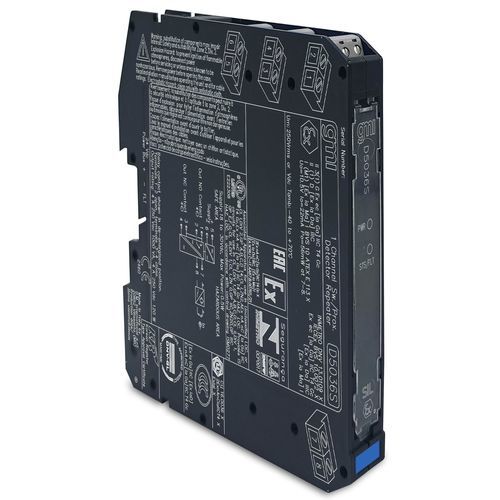

電流反復ディスプレイ D5036S

ATEXDINレール

I.S.S.SIL2スイッチ/近接リレー出力リピータスイッチ/近接ディテクタリピータD5036は、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したモジュールです。このユニットは、危険区域にあるスイッチまたは近接検出器用に構成することができ、入力状態を安全区域のリレー接点に繰り返し出力します。選択可能な故障検出回路は、近接センサーまたは終端抵抗を備えたスイッチに使用できます。必要に応じて、出力を反転させることもできます。SIL 2 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置高電圧/電流定格リレー出力フィールドオープンおよびショート回路検出DIPスイッチによるフィールドプログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル供給電圧公称24 Vdc（18～30Vdc）、逆極性保護。消費電流18 mA（D5036S）、@24 Vdc、短絡入力およびリレー通電時、typical.消費電力0.45 W（D5036S）、@24 Vdc、短絡入力およびリレー通電時、typical.Input入力スイッチング電流レベルON≥2.1 mA、OFF≦1.2 mA.故障電流レベル開故障≦0.2 mA、短絡故障≧6.8 mA.入力等価ソース8 V 1 kΩ標準（8 V無負荷、8 mA短絡）.OutputType無電圧SPDT（D5036S）リレー接点。接点材質Ag合金（カドミウムフリー）、金メッキ接点定格4 A 250 Vac 1000 VA、4 A 250 Vdc 120 W（抵抗負荷）接点最小スイッチング電流1 mA.DCおよびAC負荷遮断容量取扱説明書を参照機械的/電気的寿命5 * 10⁶ / 3 * 10⁴動作、代表値.動作/解除時間8 / 4 ms、代表値.周波数応答10 Hz最大.絶縁テスト電圧I.S. In/Out 1.5 kV; I.S. In/Supply 1.5 kV; I.S. In/ I.S In 500 V; Out/Supply 1.5 kV; Out/Out 1.5 kV.環境条件動作温度-40～+70 °C.保存温度-45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8、9-10でUo = 10.5 V、Io = 22 mA、Po = 56 mW。Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus.Weightabout 120 g (D5036S).Connectionby polarized plug-in disconnect screw terminal blocks to accommodate termination up to 2.5 mm² (13 AWG).DimensionsWidth 12.5 mm, Depth 123 mm, Height 120 mm.Status：ステータス: ACTIVECertifications：ATEX、EMC、Ex、IECEx、Maritime、SIL（詳細はドキュメンテーションセクションを参照）ドキュメンテーションあり：データシート、取扱説明書、証明書、適合宣言書、図面Series：D5000Category：カテゴリー: 本質安全防爆型アイソレータ > デジタル入力メーカー：G.M. International S.p.A.関連製品：D5036DAアクセサリーJDFT049、OPT5096技術仕様:SIL 2 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置高電圧/電流定格リレー出力フィールドオープンおよびショート回路検出DIPスイッチによるフィールドプログラマビリティ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル電圧:公称24 Vdc (18～30 Vdc)消費電流:18 mA (D5036S)：18 mA (D5036S)許容損失： 0.45 W (D5036S)動作温度: -40～+70 °C保存温度: -45～+80 °C取り付け：DINレール35 mm重量：約120 g (D5036S)寸法：5 x 123 x 120 mm： 12.5 x 123 x 120 mm
