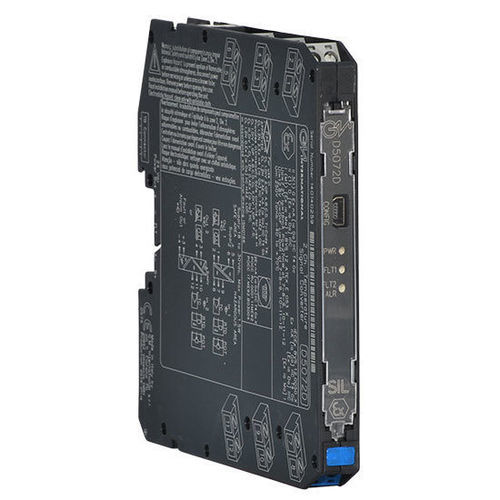

温度調節器信号変換器 D5072D

DINレールRTDセンサー多機能

D5072D多機能温度変換器は、危険区域に設置されたミリボルト、熱電対、または2-3-4線式抵抗/RTDまたは送信ポテンショメータセンサーからの低レベルDC信号を受け取り、絶縁して信号を安全区域の負荷を駆動するために変換します。高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適しています。出力信号は直接または逆にすることができます。Modbus RTU RS-485出力はバスコネクタで利用可能です。冷接点補償は、内部（内部PT1000センサーによって提供）、固定（ユーザーがカスタマイズ可能な温度値）、外部リモート（サポート端子板に配置された外部RTD）、外部ローカル（モジュール端子ブロックの近くに配置された外部RTD）、またはその他（補償RTDを2つのチャンネルの1つに接続）としてプログラムできます。D5072Dモジュールの場合：複製機能は、1つの入力から2つの独立した出力を提供します。出力機能は、加算器、減算器、低/高セレクタとして構成できます。モジュールは、PhotoMOS出力を介して利用可能なアラーム機能を備えています。 - SIL 2 / SC 3 - ゾーン0/Div. 1からの入力 - ゾーン2/Div. 2への設置 - mV、TC、2/3/4線式抵抗/RTDまたはポテンショメータ入力 - 複製/反転/スケーリング/カスタム出力 - 選択可能なCJC：内部PT1000、外部RTDまたは固定 - センサーフォールト/バーンアウト/内部/cjcの監視 - ユーザー設定可能なトリップポイントを持つアラーム出力 - 監視と構成のためのModbus RTU RS-485 - 完全にプログラム可能な動作パラメータ - 高精度、µP制御のA/Dコンバータ - 3ポート絶縁、入力/出力/供給 - 高密度、1ユニットあたり2チャンネル 技術仕様 供給 - 電圧：24 Vdc名目（18〜30 Vdc）、逆極性保護 - 電流消費量：50 mA @ 24 Vdc、20 mA出力、典型的。 - 電力消費：1.0 W @ 24 Vdc、20 mA出力、典型的。 入力 - タイプ：ミリボルト、熱電対、2-3-4線式RTDまたは3線式送信ポテンショメータ。詳細は取扱説明書を参照してください。 - 統合時間：50 msから500 ms。 - 入力範囲：±500 mV（TC/mV）、0-4 kΩ（RTD/res）、最大10 kΩ（ポテンショメータ）。 - 熱電対基準接合補償：プログラム可能：内部Pt1000、固定、外部、またはリモート。 出力 - タイプ：完全にカスタマイズ可能な0/4〜20 mA、最大300 Ω負荷ソースモード、電流制限@ 24 mA。詳細は取扱説明書を参照してください。 - 伝送特性：すべての入力センサーで線形、直接または逆。 Modbusインターフェース - タイプ：監視/構成/制御のためのModbus RTU RS-485、最大115.2 kbps。 入力性能 - 参照条件：24 V供給、250 Ω負荷、23 ± 1 °C周囲温度、低速統合モード、RTDの3/4線構成。 - 校正および線形性精度：取扱説明書を参照してください。 - 温度影響：取扱説明書を参照してください。 - 基準接合補償精度：≤ ±3 °C（内部CJC）、≤ ±1.5°C（外部ローカルCJC）、RTDに従って（外部リモートCJC）。取扱説明書を参照してください。 出力性能 - 参照条件：24 V供給、250 Ω負荷、23 ± 1 °C周囲温度、低速統合モード、RTDの3/4線構成。 - 校正精度：≤ ± 10 µA - 線形性誤差：≤ ± 10 µA。 - 温度影響：≤ ± 2 µA/°C 絶縁 - 試験電圧：I.S. 入力/出力2.5 kV; I.S. 入力/供給2.5 kV; I.S. 入力/I.S. 入力500 V; 出力/供給500 V; 出力/出力500 V。 環境条件 - 動作温度：温度限界–40〜+70 ° - 保管温度：温度限界–45〜+80 °C。 安全説明 - 機器：関連機器および防爆電気機器。 - 安全パラメータ：Uo = 7.2 V, Io = 16 mA, Po = 27 mW, Ui = 12.8 V, Ci = 0 nF, Li = 0 nH、端子7-8-9、10-11-12で。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C。 取り付け - タイプ：DINレール35 mm、電源バスありまたはなし、またはカスタム端子板に。 - 重量：約135 g - 接続：2.5 mm²（13 AWG）までの終端を収容するための極性付きプラグイン切断ネジ端子ブロック。 - 寸法：幅12.5 mm、奥行き123 mm、高さ120 mm。 - ステータス：アクティブ - チャンネル：2
