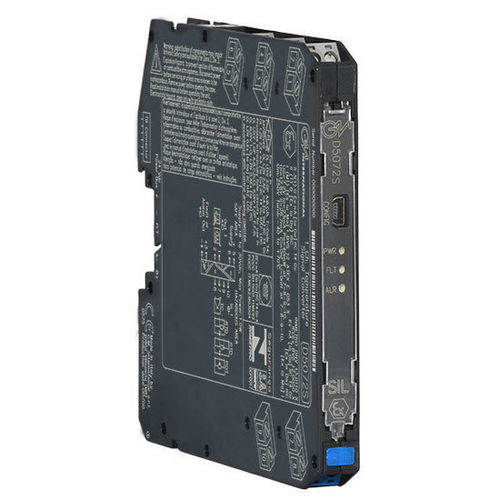

温度調節器信号変換器 D5072S

DINレールSIL 3RTDセンサー

I.S.S.SIL2多機能温度コンバータ多機能温度コンバータD5072は、危険区域に設置されたミリボルト、熱電対、2-3-4線式抵抗/RTD、または送信ポテンショメータ・センサからの低レベルのDC信号を受け入れ、その信号を絶縁して安全区域の負荷を駆動するように変換します。出力信号はダイレクトまたはリバースが可能です。バスコネクタでModbus RTU RS-485出力が可能です。冷接点補償は、内部：内蔵PT1000センサー、固定：ユーザーカスタマイズ可能な温度値、外部リモート：サポート端子板上の離れた場所に配置された外部RTD、外部ローカル：モジュール端子台の近くに配置された外部RTD、その他：2つのchのいずれかに補償RTDを接続するようにプログラムできます。 D5072Dモジュールの場合：デュプリケータ機能は、1つの入力から2つの独立した出力を提供します。出力機能は次のように設定できます：加算器、減算器、低/高セレクタ。SIL 2 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.2への設置mV、TC、2/3/4線式抵抗。/RTDまたはポテンショメータ入力重複/反転/スケーリング/カスタム出力選択可能なCJC：内部PT1000、外部RTDまたは固定バーンアウト/内部/cjc/inセンサー障害モニターユーザー設定可能なトリップ・ポイントを持つアラーム出力モニターおよびコンフィギュレーション用Modbus RTU RS-485完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル供給電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流42 mA @ 24 Vdc、20 mA出力、標準。入力タイプミリボルト、熱電対、2-3-4線式RTDまたは3線式送信ポテンショメータ。300 Ω負荷ソース・モード、電流制限@24 mA。詳細は取扱説明書を参照してください。転送特性すべての入力センサーでリニア、ダイレクトまたはリバース。ModbusインターフェースタイプModbus RTU RS-485 最大115.2 kbps、モニター/構成/制御用。条件24V電源、250Ω負荷、周囲温度23±1℃、低速積分モード、RTD用3/4線構成校正および直線性精度取扱説明書参照温度影響取扱説明書参照ジャンクション補償精度≦±3℃（内部CJC）、≦±1.5℃（外部ローカルCJC）、RTD（外部リモートCJC）による。出力性能Ref.試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V。環境条件動作温度範囲 -40～+70 °保存温度範囲 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータUo = 7.2 V、Io = 23 mA、Po = 40 mW、Ui = 12.8 V、端子7-8-9-10でCi = 0 nF、Li = 0 nH.取り付けタイプDINレール35 mm、パワーバス付きまたはなし、またはカスタムTerm.重量約130 g極性プラグイン式ディスコネクト・スクリュー端子台による接続で、最大2.5 mm²（13 AWG）までの終端に対応：ACTIVEChannels：1技術仕様/特長：SIL 2 / SC 3認証入力：mV、TC、2/3/4線式RTD、ポテンショメーター出力：0/4～20mA、カスタマイズ可能：0/4～20 mA、カスタマイズ可能Modbus RTU RS-485インターフェース高精度、µP制御A/Dコンバータ3ポート絶縁動作温度: -40～+70 °CDIN-レール取付け寸法： 12.5 x 123 x 120 mm重量：約130 g
