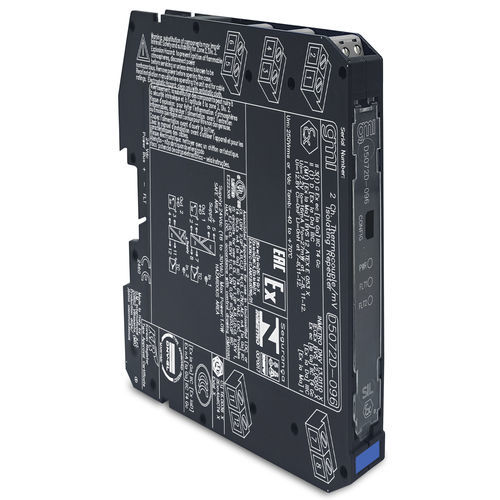

電流反復ディスプレイ D5072S-096

DINレール

I.S.S.S.2熱電対/mVリピータ熱電対/mVリピータD5072-096は、危険区域に設置されたミリボルトまたは熱電対センサからの低レベルの直流信号を受信し、その信号を絶縁して安全区域に繰り返します。D5072D-096モジュールの場合：デュプリケータ機能により、1つの入力から2つの独立した出力が得られます。SIL 2 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.2への設置mVまたは熱電対入力出力二重化完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル技術仕様：供給：公称24 Vdc（18～30Vdc）、逆極性保護；消費電流：消費電流：30 mA @ 24 Vdc（標準）、許容損失：6 W @ 24 Vdc、標準 0.6 W @ 24 Vdc、標準：入力：ミリボルトまたは入力範囲内のあらゆるタイプの熱電対、積分時間：75ms（高速）、375ms（低速）、ユーザー選択可能、入力範囲：-10～+100mV、熱電対バーンアウト電流：≤50μA.出力：出力：ミリボルト、伝達特性：線形、応答時間：20 ms以下（10～90%ステップ）、出力範囲：-10～+100 mV.故障：出力は、ハイスケール（+110 mV）値の強制により、バーンアウト／内部フォルト状態を反映する。故障状態は、フロント・パネルのBUSおよび赤色LEDによっても通知される：入力性能： Ref.入力性能： 参照：入力性能：基準条件：24V電源、周囲温度23±1℃、低速積分モード；校正および直線性精度：≦±10μV；温度影響：≦±3μV/℃（代表値）出力性能：基準条件：24V電源、周囲温度23±1℃、低速積分モード；校正および直線性精度：≦±10μV；温度影響：≦±3μV/℃（代表値）：出力性能： 標準。出力性能：Ref：24V電源、周囲温度23±1℃、低速積分モード；校正および直線性精度：≦±10μA；温度影響：≦±3μV/℃、typical.絶縁：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件：動作温度：-40～+70 °C; 保管温度：-45～+80 °C.Safety description：装置：関連機器および非スパーキング電気機器; 安全パラメータ：安全パラメーター： Uo = 7.2 V、Io = 23 mA、Po = 40 mW、Ui = 12.8 V、端子7-8-9-10でCi = 0 nF、Li = 0 nH：取り付け：DINレール35mm、パワーバス付き／なし；重量：約130g；接続：極性プラグイン式ディスコネクト・ネジ端子台により、最大2.5mm²（13AWG）までの終端に対応；寸法：幅12.5mm、奥行き12.5mm：幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
