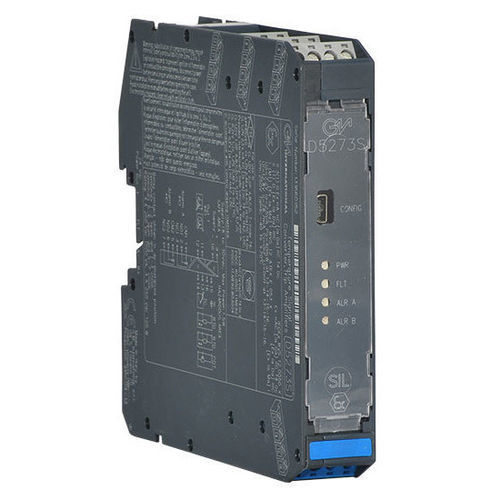

信号アンプ D5273S

パワー電流電圧

I.S.S.SIL2温度コンバータ＆トリップアンプ温度コンバータ＆トリップアンプD5273は、危険区域に設置されたミリボルト、熱電対、2-3-4線式RTD、または送信ポテンショメータセンサからの低レベルのDC信号を受け入れ、その信号を絶縁して安全区域の負荷を駆動するように変換します。出力信号はダイレクトまたはリバースが可能です。バスコネクタでModbus RTU RS-485出力が可能です。冷接点補償は、内部：内蔵PT1000センサー、固定：ユーザーカスタマイズ可能な温度値、外部リモート：サポート端子台上の離れた場所に配置された外部RTD、外部ローカル：モジュール端子台の近くに配置された外部RTDとしてプログラムできます。D5273Sは、2つのSPDT出力リレーを介して2つの独立したトリップアンプを提供します。/RTDまたはポテンショメータ入力2つの独立したトリップ・アンプ（SPDTリレー接点）反転/スケーリング/カスタム出力選択可能なCJC：内部PT1000、外部RTDまたは固定バーンアウト/内部/CJC/INセンサ故障モニタユーザ設定可能なトリップ・ポイントを持つアラーム出力モニタ＆コンフィギュレーション用Modbus RTU RS-485完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給技術仕様：供給：公称24Vdc（18～30Vdc）、逆極性保護。消費電流： 72 mA @ 24 Vdc72 mA @ 24 Vdc、20 mA出力およびリレー通電時、代表値。消費電力：7W @ 24 Vdc 1.7 W @ 24 Vdc、20 mA出力およびリレー通電時、標準：入力：ミリボルト、熱電対、2-3-4線式RTDまたは3線式送信ポテンショメーター。積分時間：50ms～500ms。入力範囲：-500～+500mV（TC/mV）、0～4kΩ（抵抗）：出力：0/4～20mA、最大300Ω負荷時。300 Ω負荷時、電流制限@24 mA。伝達特性：全入力センサーでリニア、ダイレクトまたはリバース：トリップポイント範囲：入力センサーの定格限度内。出力：2つの無電圧SPDTリレー接点。接点定格：4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (抵抗負荷).Modbusインターフェース：Modbus RTU RS-485 最大115.2 kbps、モニター/設定/制御用：入力性能: Ref.条件24V電源、250Ω負荷、周囲温度23±1℃、低速積分速度、RTD用4線コンフィギュレーション。校正および直線性精度：取扱説明書参照。温度影響：mV/Tcで±2 µV、RTDで±20 mΩ（≤ 300 Ω @ 0°C）または±200 mΩ（> 300 Ω @ 0°C）、1 °Cの変化に対してポットで±0.02 %。基準接点補償精度: ≤ ±3 °C（内部CJC）、≤ ±1.5 °C（外部ローカルCJC）、RTD（外部リモートCJC）による：出力性能：参考値。条件：24V電源、250Ω負荷、周囲温度23±1℃、低速積分速度、RTD用4線構成。校正精度：≦±10 µA。直線性精度： ≤ ± 10 µA。温度影響: ≤ ± 2 µA/°C.絶縁：テスト電圧：I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/Alarms 2.5 kV; Out/Supply 500V; Out/Alarms 1.5 kV; Alarms/Supply 1.5 kV; Alarms/Alarms 1.5 kV.環境条件：動作温度：-40～+70 °C。保管温度: -45 から +80 °C.Safety 記述：装置：関連機器およびノンスパーキング電気機器.安全パラメータ: Uo = 7.2 V、Uo = 7.2 V端子 13-14-15-16 において、Uo = 7.2 V、Io = 23 mA、Po = 40 mW。Um = 250 Vrms または Vdc, -40 °C ≤ Ta ≤ 70 °C.Mounting：取り付け：DINレール35mm、パワーバス付き／なし。重量：約195 g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
