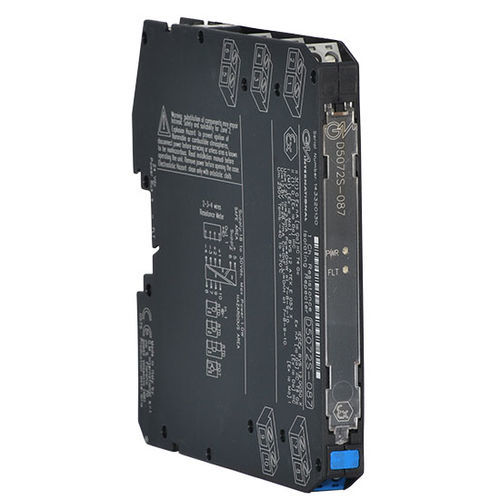

電流反復ディスプレイ D5072D-087

SIL 2危険な場所用

SIL 2 / SC 3ゾーン0/Div.1からの入力ゾーン2/Div.1への設置ゾーン22/3/4線式抵抗/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁入力/出力/供給高精度D5072-087は、危険区域に設置された抵抗/RTDまたは送信ポテンショメータセンサを受け入れ、安全区域まで抵抗を繰り返します。22/3/4線式抵抗/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャンネル技術データ電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流37 mA @ 24 Vdc、1 mAの励磁電流（代表値）。消費電力0.9 W @ 24 Vdc、1 mA励磁電流（代表値）入力タイプ2～3線抵抗または2トランスミッティングポット積分時間50 ms～500 ms入力レンジ0～4 kΩ測定RTD電流≤ 0.15 mA。OutputType2-3 wire resistanceTransfer characteristiclinear, scaled or custom.Response time10 to 90 % step: ≤ 10.0 ms (slow), ≤ 1.2 ms (fast).Output range0 to 400 Ω.Excitation current0.1 to 10 mA.FaultTypeBurnout / Internal fault.出力は、ハイスケール（450Ω）値の強制によってフォルト状態を反映します。フォルト状態は、フロント・パネルのBUSおよび赤色LEDによっても通知されます。条件24V電源、周囲温度23±1℃、低速積分モード、RTD用3線構成、入出力範囲10～400Ω較正および直線性精度≦200mΩ標準（励磁電流≧1mA）; ≦300mΩ標準（0.5mA≦励磁電流温度影響±20mΩ/℃、標準（励磁電流≧1mA）絶縁試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度温度限界 -40～+70 °C 保存温度温度温度限界 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータ端子7-8-9、10-11-12でUo = 7.2 V、Io = 16 mA、Po = 27 mW、Ui = 12.8V、Ci = 0 nF、Li = 0 nH。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.取り付けタイプDINレール35 mm、電源バス付きまたは電源バスなし.重量約135 g.接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応.寸法幅12.5 mm、奥行き123 mm、高さ120 mm.ステータス：ACTIVEChannels:2Certifications:ATEX、IECEx、EMC、Ex、Maritime、Metrological、SIL証明書あり（ドキュメントリンクを参照）。
