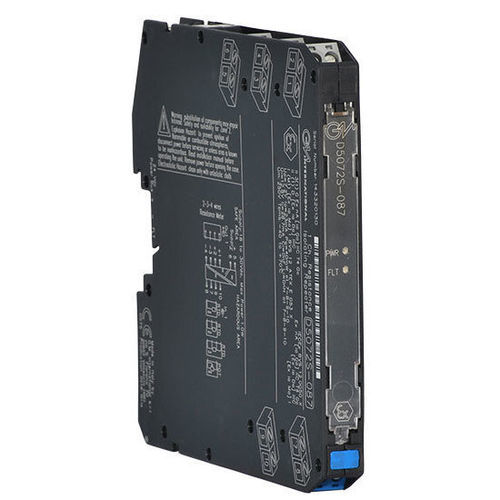

電流反復ディスプレイ D5072S-087

DINレール

I.S.S.SIL2抵抗リピータ抵抗リピータD5072-087は、危険区域に設置された抵抗/RTDまたは送信ポテンショメータセンサを受け入れ、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適した安全区域に絶縁して抵抗を繰り返します。1ゾーン0/Div.1からの入力ゾーン2/Div.22/3/4線式抵抗/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル電源電圧公称24 Vdc（18～30 Vdc）、逆極性保護消費電流35 mA @ 24 Vdc、1 mAの励磁電流（代表値）。消費電力0.85 W @ 24 Vdc、1 mA励磁電流（代表値）入力タイプ2-3-4線式抵抗または2トランスミッティングポット積分時間50 ms～500 ms入力レンジ0～4 kΩ測定RTD電流≤ 0.15 mA。OutputType2-3-4 wire resistance.Transfer characteristiclinear, scaled or custom.Response time10 to 90 % step: ≤ 10.0 ms (slow), ≤ 1.2 ms (fast).Output range0 to 400 Ω.Excitation current0.1 to 10 mA.FaultTypeBurnout / Internal fault.出力は、ハイスケール（450Ω）値の強制によってフォルト状態を反映します。フォルト状態は、フロント・パネルのBUSおよび赤色LEDによっても通知されます。条件24V電源、周囲温度23±1℃、低速積分モード、RTD用4線構成、入出力範囲10～400Ω.校正および直線性精度≦200mΩ標準（励磁電流≧1mA）、≦300mΩ標準（0.5 mA ≤ 励磁電流温度影響± 20 mΩ/℃、代表値（励磁電流≥ 1 mA）.IsolationTest VoltageI.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.環境条件動作温度範囲 -40～+70 °C 保管温度範囲 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータUo = 7.2 V, Io = 23 mA, Po = 40 mW, Ui = 12.8V、端子7-8-9-10でCi = 0 nF、Li = 0 nH。取り付けタイプDINレール35 mm、電源バス付きまたは電源バスなし。重量約130 g接続極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応：ACTIVEChannels：1技術仕様/特長：SIL 2 / SC 3認証ゾーン0/Div.1からの入力ゾーン2/Div.22/3/4ワイヤ抵抗/RTDまたはポテンショメータ入力バーンアウト故障検出完全にプログラム可能な動作パラメータ高精度3ポート絶縁：入力/出力/供給高密度：1ユニットあたり2チャネル電圧：公称24 Vdc（18～30 Vdc）消費電流：35 mA @ 24 Vdc：35 mA @ 24 Vdc消費電力： 0.85 W @ 24 Vdc入力範囲：0～4kΩ出力範囲：0～400Ω0～400 Ω動作温度: -40～+70 °C保存温度: -45～+80 °C取り付け：DINレール35 mm重量: 約130 g寸法： 12.5 x 123 x 120 mm
