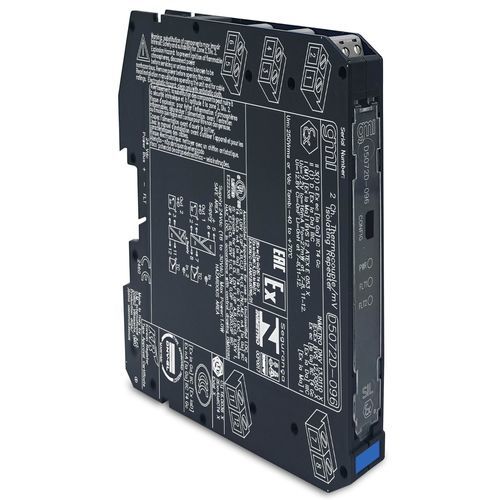

DINレール反復ディスプレイ D5072D-096

I.S.S.SIL2熱電対/mVリピータ熱電対/mVリピータD5072-096は、危険区域に設置されたミリボルトまたは熱電対センサからの低レベルの直流信号を受信し、その信号を絶縁して安全区域に繰り返します。D5072D-096モジュールの場合: デュプリケータ機能により、1つの入力から2つの独立した出力が得られます。2mVまたは熱電対入力出力二重化完全にプログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル電源電圧公称24 Vdc（18～30Vdc）、逆極性保護消費電流35 mA @ 24 Vdc、標準。許容損失0.85 W @ 24 Vdc（標準）入力タイプミリボルトまたは入力範囲内の任意のタイプの熱電対積分時間75 ms（高速）、375 ms（低速）、ユーザー選択可能入力範囲-10～+100 mV熱電対バーンアウト電流≤ 50 µA。OutputTypeMillivolt.Transfer characteristiclinear.Response time≤ 20 ms (10 to 90 % step).Output range-10 to +100 mV.FaultTypeOutput reflect burnout/internal fault condition via high scale (+110 mV) value forcing.フォルト状態は、BUSおよびフロントパネルの赤色LEDによっても通知されます。条件電源電圧24 V、周囲温度23 ± 1 °C、低速積分モード校正および直線性精度≤ ± 10 µV温度影響≤ ± 3 µV/°C（代表値）出力性能Ref.絶縁試験電圧I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V。環境条件動作温度範囲 -40～+70 °保存温度範囲 -45～+80 °C.安全性説明機器関連機器および非スパーキング電気機器安全パラメータUo = 7.2 V、Io = 16 mA、Po = 27 mW、Ui = 12.8 V、端子7-8-9、10-11-12でCi = 0 nF、Li = 0 nH。Um = 250 VrmsまたはVdc、-40 °C ≤ Ta ≤ 70 °C.取り付けタイプDINレール35 mm、電源バス付きまたは電源バスなし.重量約135 g極性プラグイン式ディスコネクト・スクリュー端子台による接続で、最大2.5 mm² (13 AWG)までの終端に対応.寸法幅12.5 mm、奥行き123 mm、高さ120 mm.ステータス：ACTIVEChannels:2技術仕様/特長:SIL 2 / SC 3ゾーン0/ディビジョン1からの入力ゾーン2/ディビジョン2への設置mVまたは熱電対入力出力二重化完全プログラム可能な動作パラメータ高精度、µP制御A/Dコンバータ3ポート絶縁、入力/出力/供給高密度、1ユニットあたり2チャネル電圧:公称24 Vdc (18～30 Vdc)、逆極性保護消費電流：35 mA @ 24 Vdc、標準消費電力： 0.85 W @ 24 Vdc、標準入力レンジ：-10～+100 mV出力レンジ：-10～+100 mV動作温度：-40～+70 °C保存温度：-45～+80 °C取り付け：DINレール35 mm重量：約135 g寸法：幅12．幅12.5 mm、奥行き123 mm、高さ120 mm
